产品型号： | B=152 |
| 产品品牌： | 通达 | |
| 产品价格： | 800元/套 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2018-04-07 | |
 |
||
详细说明
安装步骤：
1、 明渠土建安装准备
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
A、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
B、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
C、巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
D、巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
E、巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。
土建安装如图保证 出水进水有落差

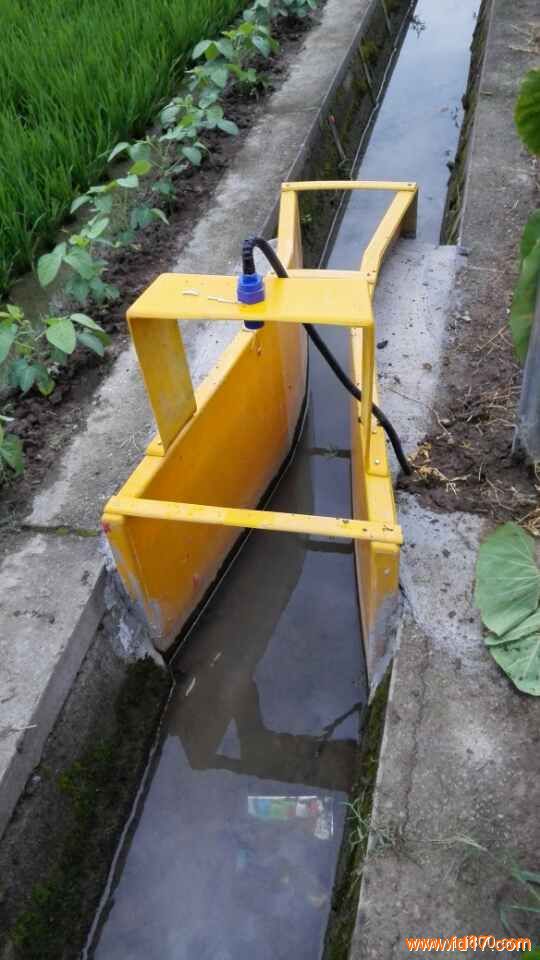

一、产品实物照片
二、. 安装仪表
流量计的仪表显示部分应安装在室内。室内要通风良好，无腐蚀性气体。仪表为壁挂安装。挂在墙上时，仪表后面有四个挂孔，尺寸参见图六。仪表盘上先用四个螺栓拧在相应位置，待表盘固定在墙壁上后，再利用这四个钉将表挂上。参见如图十四。如室内条件不好或必须挂在室外，应装在仪表防护箱内，避免日晒雨淋。
安装探头时，要注意超声波的盲区。最高水面距离探头底面要大于0.4m，相当于校正棒的下端离最高水面不能小于0.1m。
安装探头的探头支架，应在加工量水堰槽时做好。也可直接用角钢做横梁，把探头装在横梁上。（图十七）
仪表探头的超声波有一定张角，大约15°。安装探头时要使声波传播路径上不能有多余的反射面。（图十八）
当量水堰槽水位观测点处，水面波动剧烈影响水位测量时；或需要提高水位测量精度时，可以使用静水井。静水井的构造如图十九。由于连通管的作用，静水井内的水位与量水堰槽内水位相同。要求静水井为方形，内尺寸以0.5～1米见方为好
3.安装量水堰槽
安装量水堰槽须注意几个问题，否则影响测流精度：
①. 量水堰槽的中心线要与渠道的中心线重合，使水流进入量水堰槽不出现偏流。
②. 量水堰槽通水后，水的流态要自由流。三角堰、矩形堰下游水位要低于堰坎（参见图十九）；巴歇尔槽的淹没度要小于“巴歇尔槽参数”的临界淹没度（参见图二十）。
③. 量水堰槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入量水堰槽。即没有左右偏流，也没有渠道坡降形成的冲力。
④. 量水堰槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经量水堰槽的计量部位。量水堰板的计量部位是堰口；量水槽的计量部位是槽内喉道段。
