产品型号： | IQT800 |
| 产品品牌： | 罗托克 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 扬州市 | |
| 发布日期： | 2019-01-09 | |
 |
||
详细说明
产品简介

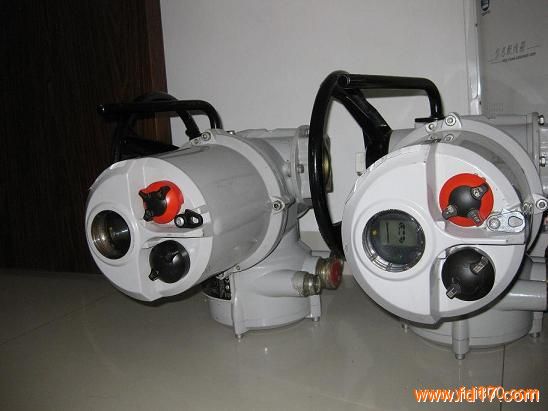

角行程罗托克阀门执行器 IQT800：罗托克机型电动执行器（又称为电动执行机构、阀门电动头、阀门电动装置），智能调节型，模拟量控制，输出转矩800N.m，电压380V.AC，适合与各种球阀、蝶阀、风门等阀门配套，组成执行单元，有直连和拐臂两种连接方式。
详细介绍
罗托克电动执行器 罗托克电动执行机构 罗托克电动头 罗托克执行器 角行程执行机构 角行程电装
一、IQT800 角行程罗托克阀门执行器产品概述
IQT系列角行程智能电动执行机构是在传统可靠的机械传动基础上，采用超大规模的集成电路，造就其先进的数字控制技术，机电一体化的设计形成新一代的智能型、精小型、高性能、多功能、遥控操作、中文显示、自诊断故障报警的角行程电动执行机构。
三、IQT800 角行程罗托克阀门执行器工作制说明
1、智能型角行程电动执行机构，适用于可选、断续运行工作制，25%的接通持续率，每小时通断次数小于630次的工况。
2、智能型角行程电动执行机构，适用于频繁调节的场合，S4工作制，25%的接通持续率，每小时可通断次数可选1200次。
四、IQT800 角行程罗托克阀门执行器工作原理
智能型角行程电动执行机构由单相或三相伺服电动机驱动，通过二级蜗轮蜗杆减速，将高速小转矩的功率转变成低速大转矩的功率，带动输出轴，驱动阀门装置。
在减速机构的第二级的蜗杆转轴上具有手动启动切换结构，当切换手柄处于手动位置时，手柄通过含二级蜗杆，将转输送给输出轴，一旦蜗杆机构切换到电动操作，不管是远程控制还是现场本机电动操作，手动自动切换机构将自动回落，处于电动优先的位置，由伺服电动驱动的以及蜗轮蜗杆，在通过离合驱动第二级蜗轮蜗杆，将转矩传送给输出轴，同事在第二级蜗轮蜗杆减速机构的蜗杆上，装有力矩检测装置，在输出轴上装有直行程位置传感器。
智能型电动执行机构接受模拟控制信号，驱动阀门，完成定位控制，也可以接受触点信号，时间信号定位手轮到预先设置的位置。
