产品型号： | IQT500 |
| 产品品牌： | 罗托克 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 扬州市 | |
| 发布日期： | 2019-01-09 | |
 |
||
详细说明
产品简介

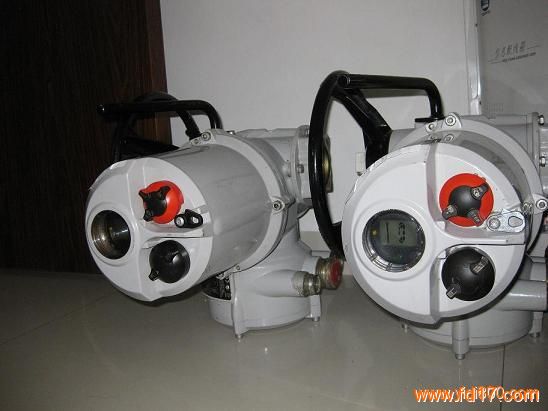

ROTORK电动执行器 IQT500：部分回转型电动执行机构（又称为阀门电动装置、阀门电动头），输出转矩500N.m，电压380V.AC，适合与各种球阀、蝶阀、风门等阀门配套，组成执行单元。
详细介绍
英国罗托克电动执行器 ROTORK电动执行器 ROTORK罗托克电动执行机构 罗托克执行器 执行机构
一、IQT500 ROTORK电动执行器产品概述
IQT系列角行程智能电动执行机构是在传统可靠的机械传动基础上，采用超大规模的集成电路，造就其先进的数字控制技术，机电一体化的设计形成新一代的智能型、精小型、高性能、多功能、遥控操作、中文显示、自诊断故障报警的角行程电动执行机构。
二、IQT500 ROTORK电动执行器工作原理
智能型角行程电动执行机构由单相或三相伺服电动机驱动，通过二级蜗轮蜗杆减速，将高速小转矩的功率转变成低速大转矩的功率，带动输出轴，驱动阀门装置。
在减速机构的第二级的蜗杆转轴上具有手动启动切换结构，当切换手柄处于手动位置时，手柄通过含二级蜗杆，将转输送给输出轴，一旦蜗杆机构切换到电动操作，不管是远程控制还是现场本机电动操作，手动自动切换机构将自动回落，处于电动优先的位置，由伺服电动驱动的以及蜗轮蜗杆，在通过离合驱动第二级蜗轮蜗杆，将转矩传送给输出轴，同事在第二级蜗轮蜗杆减速机构的蜗杆上，装有力矩检测装置，在输出轴上装有直行程位置传感器。
三、IQT500 ROTORK电动执行器的安装
执行机构的外壳按ISO5211标准制造。执行机构的输出法兰和匹配的阀门法兰尺寸保持一致，不然则加装过渡法兰，支架灯联结装置。另外，若阀门的联结法兰与ISO5211标准不符或其他标准和要求，则应订货前说明，本公司按实际要求对法兰进行设计定制，以满足现场要求。
