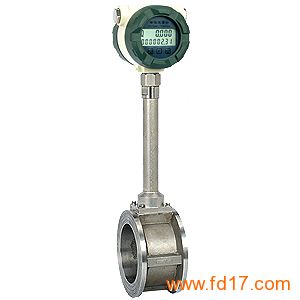

涡街流量计
产品特点： 智能涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
JY-LU智能涡街流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。
为提高涡街流量计的耐高温及抗振动性能，我公司新近开发出了SDLU改进型涡街流量传感器，因其独特的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。
◆测量介质：气体、液体、蒸气
◆口径规格法兰卡装式口径选择25,32,50,80,100
◆法兰连接式口径选择100,150,200
◆流量测量范围正常测量流速范围?雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s
正常测量流量范围液体、气体流量测量范围见表2；蒸气流量范围见表3
◆测量精度1.0级? 1.5级
◆被测介质温度:常温?25℃～100℃
◆高温?25℃～150℃ -25℃～250℃
◆输出信号脉冲电压输出信号高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号4～20 mA,传输距离为1000m
◆仪表使用环境温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质不锈钢, 铝合金
◆电源DC24V或锂电池3.6V
◆防爆等级本安型iaIIbT3-T6
防护等级IP65
涡街流量计的优点
JY-LU-智能涡街流量计的最大优点是抗振性能特别好，无零点漂移，可靠性高。
通过长时间对涡街流量计进行的大量波形分析和频谱分析，中控设计出了最佳的探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数，配合特殊的工艺处理，从而最大限度的克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。这是中控公司在制作涡街流量计方面的技术独特优势，使得中控公司出厂的涡街流量计具有量好的抗振动能力。
②FFM63系列智能涡街流量计的传感器的通用性很强，从而使传感器具有良好的互换性采用先进数控设备加工传感器的表体和旋涡发生体等，确保加工精度，从而使零部件（特别是旋涡发生体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度；能产生强大而稳定的涡街信号。
③结构简单牢固，无可动部件，可靠性高，使用维护方便。
④检测元件不与介质接触，性能稳定，使用寿命长
传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以FFM63系列涡街流量计具有结构简单、通用性好和稳定性高的特点。
⑤输出与流量成正比的脉冲信号或模拟信号，无零点漂移，精度高，方便与计算机联网
⑥测量范围宽，量程比可达1：10
⑦涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
⑧压力损失小。
用口径DN50的涡街流量计测量可燃气体的流量，若管道内的最大流量Qmax ＝200m3/h时，传感器的压力损失是：△P ＝1.08×10-6 ρv2（kPa）= 0.605 KPa
⑨在一定的雷诺数范围内，流量特性不受流体压力、温度、黏度、密度、成分的影响，仅是与旋涡发生体的形状和尺寸有关。
⑩应用范围广，蒸汽、气体、液体流量均可测量。
涡街流量计的技术参数
●测量流体：饱和蒸汽、过热蒸汽、气体、液体（避免多相流）
●测量准确度及重复性：
测量流体 准确度 重复性
气体（含蒸汽） 1.0级 0.33%
液体 1.5级 0.5%
●测量范围
测量流体 流速下限（m/s） 流速上限（m/s）
气体（含蒸汽） 7 70
液体 0.7 7
●额定压力：1.6MPa、2.5MPa、6.3MPa
●流体温度：-40℃～250℃（普通型），100℃～350℃（普通型）
●结构类型：一体型涡街流量计
●结构材质
部件名称 材质
传感器表体 304不锈钢、316不锈钢
旋涡发生体 304不锈钢、316不锈钢
检测探头 316L
连杆 304不锈钢
散热器 铝合金
垫片 耐高温石棉垫、丁晴橡胶垫片、石墨垫片
●工作电源
第一种电源方式 3.6V锂电池供电（就地显示型）
第二种电源方式 24VDC（或12VDC）
第二种电源方式 24VDC（或12VDC）或3.6V锂电池供电双电源供电
●输出信号：脉冲输出、4～20mA 电流输出，RS485通讯等三种输出可供选择
●电气接口：M20*1.5
●防护等级：IP65
●表体处理：传感器表体采用不锈钢喷砂，放大器外壳采用喷塑。
●环境温度：-35℃～60℃（无LCD）、-5℃～60℃（带LCD）
●相对湿度：5%～95℃
