产品型号： | JK系列 |
| 产品品牌： | 技控（JK） | |
| 产品价格： | 200元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2014-12-16 | |
 |
||
详细说明

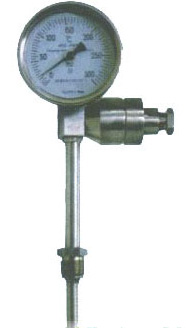

、带热电偶/热电阻双金属温度计应用
带热电偶/热电阻双金属温度计采用双金属温度计与热电偶/热电阻一体的方式,既满足现场测温需求，亦满足远距离传输需求,可以直接测量各种生产过程中的 -80-+500 ℃范围内液体、蒸气和气体介质以及固体表面测温。
2、带热电偶/热电阻双金属温度计主要技术参数
标度盘公称直径：100、150
热响应时间：≤40s
精度等级：1.0、1.5
热电偶：I级 1.5℃；II级 2.5℃
热电阻：A级 ±（0.15+0.005ItI） B 级 ±(0.30+0.005)
防护等级：IP55
3、带热电偶/热电阻双金属温度计外形及尺寸
形 式 D A B E d
径向型 105 23 73 Φ10
Φ12
Φ14
155 23 73
轴向型 105 50 110 34
155 50 110 34
万向型 105 23 178 120
155 23 178 120
电接点轴向型 105 40 135
电接点径向型 105 72 150 42
电接点万向型 105 40 175 98
4、带热电偶/热电阻双金属温度计型号及规格
型 号 分 度 号 测温范围℃ 精度等级 保护管材料 插入长度
WSSE-401 E -80-+40
-40-+80
0-50
0-100
0-150
0-200
0-300
0-400
0-500
1 ． 5 1Cr18Ni9Ti
304
316
316L
哈氏 C-276
150
200
300
400
500
750
1000
WSSE-501
WSSE-411
WSSE-511
WSSE-481
WSSE-581
WSSP-401 Pt100
WSSP-501
WSSP-411
WSSP-511
WSSP-481
WSSP-581
WSSXE-401 E
WSSXP-401 Pt100
WSSXE-411 E
WSSXP-411 Pt100
WSSXE-481 E
WSSXP-481 Pt100
注： 热电偶 I 级，热电阻 A 级按协议订货；
保护管其余材质根据协议订货
5、 选型须知
a 型号
b 热电偶/热电阻分度号
c 热电偶/热电阻精度等级
d 双金属温度计精度等级
e 测温范围
f 安装固定形式
g 保护管材质
h 插入长度
例A：热电偶双金属温度计，轴向型，E型 I级 测温范围0-400℃。活动螺纹M27x2，保护管316插入长度300mm.即为：WSSE-401 0-400℃ l=300mm I级 保护管316
