详细说明

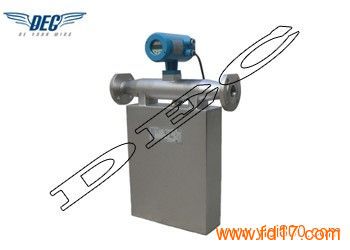

纯苯质量流量计， 纯苯质量流量计价格， 纯苯质量流量计工作原理， 纯苯质量流量计厂家 德川仪表科技有限公司 0517 86983131
质量流量计是一种先进的高精度质量流量测量仪表。由于其优异的性能，使其测量准确度高，对流体状态要求低，压力损失小。多种规格产品都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度，无需人工计算或估算。质量流量计即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。
测量原理：
质量流量计的结构是双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力（简称科氏力）来检测管道中的质量流量。
当满足两个条件：（1）双弯管以一定的频率振动，（2）管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。
技术指标：
技术指标参数表（表一）
指标名称
技术参数
质量流量测量准确度
±[0.2% + （零点稳定度/瞬时质量流量×100%）]
质量流量测量重复性
±（1/2）×[0.2% + （零点稳定度/瞬时质量流量×100%）]
密度测量范围
0.2 g/cm3～3.5g/cm3
密度测量准确度
±0.002g/cm3
温度测量范围
-60℃～+200℃
温度测量准确度
±1℃
电流输出
4mA～20mA
频率输出
0Hz～10kHz
批控继电器触点容量
24V/0.1A
批控继电器触点形式
常开（用户订货时说明，可改为常闭）
工作环境参数表（表二）
名 称
参 数
流体介质温度
-40℃～+200℃
工作环境温度
0℃～+40℃
工作环境湿度
≤90% RH，非冷凝
大气压力
86kPa～106kPa
变送器供电要求
本安型电源电压: AC(220±10%)V，（50±5%）Hz
复合型电源电压: (24±10%)V
整机功率
＜ 15W
规格型号及基本参数表（表三）
规格型号
公 称 通 径
（mm）
流 量 范 围
（t/h）
计 量 范 围
（t/h）
工 作 压 力 上 限
（MPa）
零点稳定度
（t）
流速因子
（h m/t s）
DN1
1
0～0.04
0.004～0.04
30.0
0.000008
353.7
DN3
3
0～0.35
0.035～0.35
30.0
0.000067
39.3
DN6
6
0～0.7
0.07～0.7
30.0
0.00016
19.65
DN10
10
0～1.2
0.12～1.2
30.0
0.0002
4.912
DN15
15
0～6.4
0.64～6.4
4.0
0.0011
2.183
DN25
25
0～16
1.6～16
4.0
0.002
0.902
DN40
40
0～40
4～40
4.0
0.003
0.334
DN50
50
0～65
6.5～65
4.0
0.006
0.197
DN80
80
0～160
16～160
2.5
0.01
0.0873
DN100
100
0～250
25～250
2.5
0.015
0.0544
DN150
150
0～550
55～550
2.5
0.03
0.0239
防爆标志表（表四）
防爆型式
防爆标志
本安型流量计
Exib[ib]IIBT4
复合型流量计
Exdib[ib]IIBT4
质量流量计由传感器（一次仪表）和变送器（二次仪表）两部分组成。
传感器（一次仪表）是质量流量计的机械部分，内部装有激振器、位移传感器和温度传感器。变送器（二次仪表）是仪表的显示部分，也是仪表的电气部分。它内部装有电源、模拟电路、数字电路、显示器和输出等，它的基本功能是：接收并处理传感器的电信号，经过处理直接得到质量流量、温度和密度，并根据上述参数导出体积流量等所需测量的参数；可以显示、输出、储存和远程传输；修改流量计参数。变送器内部都装有安全栅，起防爆隔离保护作用。
复合型流量计的传感器（一次表）是本质安全型，变送器（二次表）是隔爆型，传感器和变送器都可以在爆炸性气体环境下工作，可以放在危险区。
本安型流量计的传感器（一次表）为本质安全型，可以在爆炸性气体环境下使用，变送器只能在规定的安全环境下工作。
