产品型号： | JGUBS系列 |
| 产品品牌： | 金工科技 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2016-01-06 | |
 |
||
详细说明

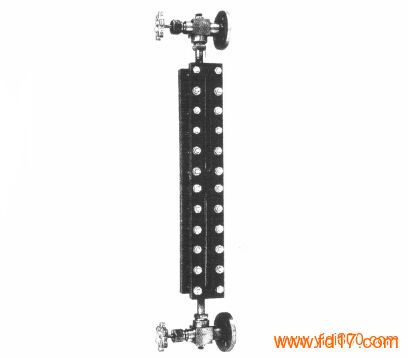

JGUBS系列双色玻璃板液位计的使用方法与JGUB型玻璃板液位计相同，是JGUB型玻璃板液位计的更新产品。它用于工业系统中敞口或承压容器内介质的液位指示，特别是无色透明液位体的现场指示。如水、液氨、轻油、液化气等介质的液位测量，若本体采用不锈钢和F4密封填料制造，特别适用于腐蚀性介质的测量。
特点
●气液相双色显示，观察清晰
●结构简单，观察直观
●不渗漏，不堵塞
●安装方便，维修量少
主要技术参数
测量范围：安装中心距(L mm)500 800 1100 1400 1700
工作压力：4.0MPa
工作温度：≤200℃
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2〃外螺纹
连接法兰标准：HG20592—97 DN20 PN4.0凸面法兰，其它法兰标准如GB、ANSI等用户注明。
材质：碳钢、不锈钢
结构原理
JGUBS系列双色玻璃板液位计的双色原理，是应用光线在不同材质中呈现不同的折射率及反射特性，并借助滤色片使这种特性呈某种颜色，从而达到外观液相呈黒色，气相呈红色的双色显示。气液分界面极为清晰。锅炉水位计必需在较强电光源照明下，方能显示气红、水绿的颜色。
JGUBS系列液位计在自然光下能将容器内液位显示出气红、液黒的特点，因此，该液位计既省电，又显示清晰，是目前国内直读式最理想的液位计。
型号规格
型号 规格
JGUBS-Ⅰ 双色透光式玻璃板液位计
JGUBS-Ⅱ 双色透光带蒸汽夹套玻璃板液位计
JGUBS-Ⅲ 双色反射式玻璃板液位计
JGUBS-Ⅳ 双色反射带蒸汽夹套玻璃板液位计
JGUBS-Ⅴ 双色防霜式玻璃板液位计
JGUBS-Ⅵ 双色照明式玻璃板液位计
JGUBS系列结构区别及特点
JGUBS系列双色玻璃板液位计由上下针形阀同容器连接、针形阀具有切断作用和自动闭锁功能。当液位计玻璃板破裂时，其阀内安全钢球在容器内压力(不小于0.2MPa )作用下能自动封闭通孔，以防止液体继续外流
测量范围L 500 800 1100 1400 1700
显示高度H 300 600 900 1200 1500
使用须知
双色玻璃板液位计在经过长途运输后，各紧固螺钉可能松动，在定期检修、更换螺栓或玻璃板时，应严格按照操作规程进行
订货须知
订货时应提供下列数据
●型号规格
●测量范围L
●介质名称
●工作压力
●工作温度
●材质要求
