产品型号： | JGUB系列 |
| 产品品牌： | 金工科技 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2016-01-06 | |
 |
||
详细说明
JGUB系列玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。
特点
●读数清晰、直观、可靠。
●结构简单、维修方便。
●经久耐用。
主要技术指标
●测量范围(安装中心距L):500、800、1100、1400、1700……mm
●工作压力：4.0MPa
●工作温度：≤200℃
●安装形式：法兰安装HG20592-97PN4.0 DN120
●螺纹安装：外螺纹G3/4”
●材质:碳钢、不锈钢。
●伴热蒸汽压力：0.6MPa
●蒸汽夹套接头：G1/2〃外螺纹
●钢球自封压力：0.2MPa
结构原理
仪表在上下阀上都装有螺纹接头，通过与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃板因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。
在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中的剩余液体时用。
型号规格
型号 名称 用途
JGUB-1 透光石玻璃板液位计 一般用于无色透明的液体，且光线较好场所
JGUB-2 透光式带蒸汽夹套玻璃液位计 在透光式上附有蒸汽加热夹套
JGUB-3 反射式玻璃板液位计 一般使用于有色泽的液体，且光线较好的场所
JGUB-4 反射式带蒸汽夹套玻璃板液位计 在反射式上附有蒸汽加热夹套
JGUB-5 防霜式玻璃板液位计 使用于低温介质负有避免因低温介质造成外表凝霜的装置
JGUB-6 照明式玻璃板液位计 在透光式上附有照明灯装置

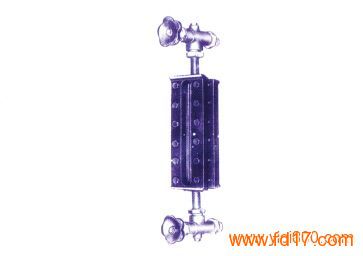

外形
JGUB系列玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。
特点
为了保证自动密封使用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封闭时，不致于碰到阀杆的顶端。
订货须知
订货时请提供下列参数
●型号规格、连接方式
●测量范围L、工作压力、工作温度
●材质要求
●是否配套供应容器上法兰、螺栓、螺母、密封垫圏等配件
