产品型号： | JGHG5型 |
| 产品品牌： | 金工科技 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2015-10-30 | |
 |
||
详细说明

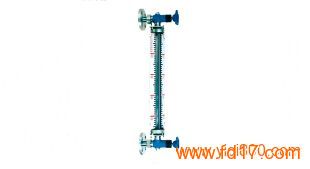

JGHG5型玻璃管液位计主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
特点
●直读式仪表，读数精确。
●结构简单，维修方便。
●经久耐用。
结构原理
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因意外事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
主要技术参数
测量范围(安装中心距L)：300、500、600、800、1000、1200、1400、1700、2000mm
工作压力：≤1.6MPa
材质：碳钢、不锈钢
工作温度：≥200℃
连接法兰标准：HG20592-97 PN1.6 DN20突面
其它法兰标准如JB/T、GB、ANSI等，请用户注明
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2〃外螺纹
钢球自封压力：≥0.2MPa
安装中心距L和标尺刻度L1的关系
L 300 500 600 800 1000 1200 1400 1700 2000
H 150 350 450 650 850 1050 1250 1550 1850
使用须知
●为保证自动密封作用，容器内介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不得小于4转，以免钢球在自封时，碰到阀杆的顶端。
订货须知
●订货时请提供下列数据
●型号规格
●测量范围(中心距L)
●工作压力
●工作温度
●材质要求
