产品型号： | JGUBZ-4型 |
| 产品品牌： | 金工科技 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2015-10-30 | |
 |
||
详细说明

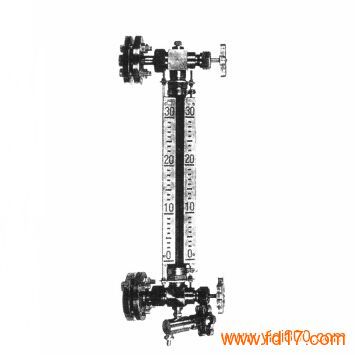

JGUBZ-4型玻璃管液位计适用于直接测量各种密封承压容器内介质的液位。仪表中所有与被测介质接触的零件，均选用1C4l8Ni9Ti不锈钢和聚四氟乙烯塑料制造，因此仪表具有很好的防腐性能。可广泛用于石油、化工、化肥、电力、食品等工业系统中。
特点
●直读式，读数精确、可靠。
●耐腐蚀。
●结构简单。
●维修少、经久耐用。
主要技术参数
测量范围(安装中心距L)：500、600、800、1000、1200、1400、1700mm
工作压力：≤1.6MPa
工作温度：≤200℃
钢球自密封压力：≥0.2MPa
中心距L和标尺刻度H关系(见表一)
L(mm) 500 600 800 1000 1200 1400 1700
H(mm) 340 440 640 840 1040 1240 1540
连接方法：H20592,PN1.6 DN20凸面或G3/4〃，其它标志如HG、JB、GB、ANSI等，请用户注明
结构原理
仪表上下阀门均装有连接法兰(或螺纹)，法兰接头与被测容器焊接在一起而构成连通器，从而在玻璃管上可直接显示容器内介质液位的高度。仪表上下阀门内均装有安全钢球，当玻璃管因意外事故断裂时，钢球能在容器工作压力的作用下阻塞通道，这样阀门便自动密封，以防止容器内介质继续外流。
使用须知
仪表下端装有排污阀，供取样、检修、冲洗或排放残液用。
●本产品出厂时除阀体外，其均为散装，安装使用时可根据木箱内附有的说明书中的安装图逐件安装。
●为确保自动密封作用，容器内压力应大于0.2MPa。
●在开启上下阀时，阀杆退出转数不得少于4转。
订货须知
订货时请提供下列数据：
●型号规格
●测量范围
●工作压力
●工作温度
●配备容器上法兰请注明。
