产品型号： | ZAZM型 |
| 产品品牌： | 金工科技 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2015-10-30 | |
 |
||
详细说明

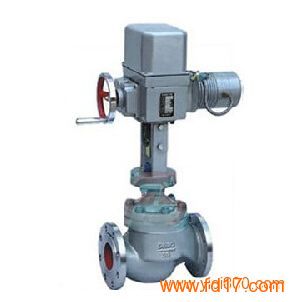

ZAZM型电动套筒调节阀是由套筒调节阀本体和DKZ直行程机械式电动执行机构组成。它接受调节仪表来的信号,改变被调介质的流量或压力，使被调介质的工艺参数(温度、压力、流量、液位)达到需要值。它广泛用于电力、冶金、石油、化工、轻纺、制药、造纸等工业的自动化控制中。ZAZM型电动套筒调节阀配用电动操作器、伺服放大器用于远程控制，实现精确自动调节。
型号编制说明
ZAZM-□□K(B)
ZAZ: 直行程Ⅲ型电执行机构, M:套筒调节阀
-□□:压力级别： 如16：1.6MPa, 40:4.0MPa, K(B)：电开（关）式
ZAZMQ-□□K(B) Q:调节切断型(阀芯夹增强PTFE)
ZAZM-□□K(B)G G:高温型
ZAZM-□□K(B)W W:波纹管密封型
ZAZM-□□K(B)J J:夹套保温型
ZAZM-□□K(B)S S:散热型
ZAZM-□□K(B)WS WS:波纹管密封散热型
连接尺寸及标准
·法兰按GB/T9113-2000(默认标准)
也可按JB/T79.1-94,JB/T79.2-94,或HG20592～HG20635-2009
·法兰密封面型式：PN16、PN25为突面法兰
PN40、PN64(63)为凹凸面法兰,阀体为凹面法兰
·法兰端面距按GB12221-2005(其它标准须指明)
·焊接连接坡口按：GB12224-2005
·执行机构气信号接口:内螺纹M10x1(DN≤100),内螺纹M16x1.5(DN>100)
·阀体法兰及法兰端面距离可以按用户指定的标准制造,如ANSI，JIS,DIN等。
订货须知
订货时请用户提供以下资料:
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力,阀后压力
·介质名称及状态,介质流量
·阀盖型式
·供电电压(220V或380V，默认220V)
·输入信号:4-20mA,还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
·阀体法兰标准(不指明时我公司按GB9113-2000规定供货)
·阀体结构长度(法兰面距L)(不指明时我公司按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆等级要求,泄漏等级限制要求，等等)
