产品型号： | ZDLSP型 |
| 产品品牌： | 金工科技 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2016-01-06 | |
 |
||
详细说明

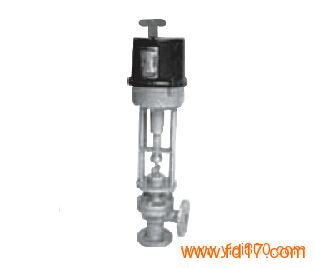

ZDLSP型电子式电动角形单座调节阀采用顶导向结构，配3610L/3810L或PSL型电子式电动执行机构。具有结构紧凑、重量轻、动作灵敏、压降损失少、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质，工艺参数如压力、流量、温度、液位保持在给定值。角阀专用于介质粘度大、易结晶、含有悬浮颗粒、90度弯 接处,由于角形单座阀阀体无死角，便于吹扫，因此特别多用于食品工业中。 本系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温散热型等多个品种。产品公称压力等级有PN16、25、40、64(63)；20(Class150)、50（Class300）、110（(Class600)口径范围DN15～250。适用流体温度由-250℃～+550℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性有线性或等百分比。设计单位及用户可根据具体工况进行
型号编制说明
ZDLSP-□□K(B)
Z：执行器大类, D:电子式 L:直行程S:角阀P:单座调节阀
-□□：压力级别：如16:1.6MPa K(B)：电开（关）式
ZDLSPQ-□□K(B) Q：调节切断型
ZDLSP-□□K(B) GG：高温型
ZDLSP-□□K(B) WW：波纹管密封型
ZDLSP-□□K(B) JJ：夹套保温型
ZDLSP-□□K(B) DD：低温型
ZDLSP-□□K(B) SS：散热型
备注：按国产调节阀统设标准编制,言简意明,避免市场上型号混乱,人为造成选型、采购、使用困难。
连接尺寸及标准
·法兰按GB/T9113-2000(默认标准)
也可按JB/T79.1-94，JB/T79.2-94，或HG20592～HG20635-2009
·法兰密封面型式：PN16为、PN25为突面法兰
PN40、PN64(63)为凹凸面法兰,阀体为凹面法兰
·阀体法兰及法兰端面距离可以按用户指定的标准制造,如ANSI，JIS，DIN等
·法兰端面距按GB12221-2005(其它标准须指明)
·焊接连接坡口GB12224-2005
订货须知
订货时请用户提供以下资料:
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力,阀后压力
·介质名称及状态,介质流量
·阀盖型式
·阀体、阀内件材质要求
·电动执行机构要不要防爆
·是否要指定电动执行机构生产厂家
·阀体法兰标准(不指明时我公司按GB9113-2000规定供货)
·阀体结构长度(法兰面距L) (不指明时我公司按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆等级要求,泄漏等级限制要求，等等)
详情请访问本公司官网：www.jingongjt.com
