产品型号： | JGBFY01 |
| 产品品牌： | 金工科技 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2016-01-06 | |
 |
||
详细说明
JGBFY01电动浮筒液位（界位）变送器是国家八五重点科技关项目产品，该表是连续测量液体的本质安全型防爆仪表；防爆标志为Exia||CT5，与安全栅LB830S或LB805相配,构成本安防爆系统。同时为隔爆型仪表，隔爆标志为Exd||BT4，变送器使用中安全可靠，可应用于带有易燃、易爆气体的危险场所，适合于石油、化工等工业生产过程中液罐内的液位测量及控制。
智能型电动浮筒液位变送器是采用HART协议在控制室用通讯方式HART通讯设备就可以对现场变送器进行查询或组态及变量监测。
本仪表具有灵敏度高、性能稳定，调试简单，安装方便等特点。适用于常温、常压、高温、高压液位及界面位置测量。

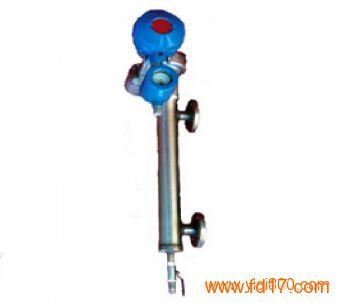

JGBFY01电动浮筒(界位)液位变送器
技术参数
●供电电压：24VDC、功率0.5W
●输出信号：4～20mA·DC(HART协议智能型)
●负载能力：≤350Ω
●精度等级：普通型P 0.5级、1.0级、1.5级
智能型Z 0.2级
●环境温度：-40～70℃
●工作温度：-40～100℃(常温型)
100～450℃(高温型)
●工作压力：2.5、4.0、6.4、10.0、16.0MPa
●连接方式：法兰连接亦可按用户要求配制。
法兰标准：JB/T82.2-94
法兰公称直径：DN140、DN150、DN65(顶置)、DN180(顶置)
法兰公称压力：PN4.0、PN6.4、PN10.0(高压)、PN16.0(高压)
●防爆标准：GB3836—2000
●防爆等级：Exia||CT5、Exd||BT4
结构及工作原理
结构
JGBFY01电动浮筒液位变送器是由浮筒、杠杆、扭力管、扭力杆、差动变送器或扭力传感器（智能型）及转换电路构成。
工作原理
智能型：
在过程控制中由于容器中液位处于变化中，对浮筒的浸没位置产生变化，浮筒受浮力影响对杠杆以支点为轴的扭矩发生变化。扭力管一端产生扭转，带动扭力杆产生微小角位移，使固定于另一端的扭力传感器产生相应的力矩，扭力传感器输出一个与转子位移成比例的电压变量，通过变换电路输出4～20mA标准信号，并可同时与两端的手持器或PC机用HART协议进行通信。
普通型：
在过程控制中由于容器中液位处于变化中，对浮筒的浸没位置产生变化，浮筒受浮力影响对杠杆以支点为轴的扭矩发生变化。扭力管一端产生扭转，带动扭力杆产生微小角位移，使固定于另一端的差动变送器的转子产生同步角位移，差动变压器输出一个与转子位移成比例的电压变量，能过转换电路输出4～20mA标准信号。
选型为：电动浮筒液位变送器；普通型；表头为右侧；侧侧式法兰安装；测量液位；测量高度为800mm；介质密度为1.2g/cm3；被测介质温度为常温；仪表精度0.5级；工作压力2.5MPa接液材料1Cr18Ni9Ti；防爆形式为隔爆型；带加热套。
安装方式
表头安装方式：面向表头，表头位于表体右侧为右侧安装；面向表头，表头位于表体左侧为左侧安装
订货须知
测量界位时，分别提出两种介质密度，特殊接液材质的牌号、执行标准及规格尺寸。
详情请访问本公司官网：www.jingongjt.com
