产品型号： | ZDLP型 |
| 产品品牌： | 金工科技 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2016-01-06 | |
 |
||
详细说明

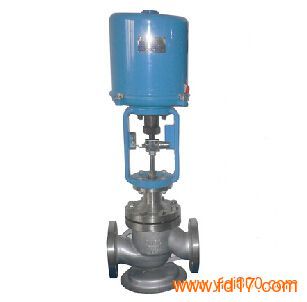

ZDLP型电子式电动单座调节阀是由3610L/3810/PSL等系列电子式电动执行机构或智能型一体化执行机构和单座调节阀组成。电动执行机构内有伺服系统，无须另配伺服放大器，有输入讯号及电源即可控制运转。电子执行机构连线简单，调节阀阀芯采用顶导向，适用于对泄漏量要求严格，阀前后压差不大及有一定粘度式含有纤维状介质的场合。ZDLPⅡ型电子式电动低噪声单座调节阀是在ZDLP型基础上，采用2级或多级降压，或添、加低噪声件的变形或派生产品，详细结构见ZXPⅡ篇中。何种情况采用多级降压或低噪声型由我公司技术部门计算确定。ZDLP型电子式电动单座调节阀与ZAZP型电动单座调节阀的区别在于：ZDLP型执行机构为电子式,而ZAZP型为电动机械式,其内不含伺服机构。选型时需注意！
型号编制说明
ZDLP-□□K(B)
Z:执行器大类， D：电子式 L：直行程 P：单座调节阀
-□□:压力级别： 如16：1.6MPa K(B)电开（关）式
ZDLPQ-□□K(B) Q：调节切断型
ZDLP-□□K(B)G G：高温型
ZDLP-□□K(B)W W：波纹管密封型
ZDLP-□□K(B)J J：夹套保温型
ZDLP-□□K(B)D D：低温型
ZDLP-□□K(B)S S：散热型
ZDLP-□□K(B)WS WS：波纹管密封散热型
ZDLPⅡ-□□K(B) Ⅱ：低噪声型
连接尺寸及标准
·法兰按GB/T9113-2000(默认标准)
也可按JB/T79.1-94，JB/T79.2-94，或HG20592～HG20635-2009
·法兰密封面型式：PN16为、PN25为突面法兰
PN40、PN64(63)为凹凸面法兰,阀体为凹面法兰
·法兰端面距按GB12221-2005(其它标准须指明)
·焊接连接坡口按：GB12224-2005
·阀体法兰及法兰端面距离可以按用户指定的标准制造,如ANSI，JIS，DIN等。
订货须知
订货时请用户提供以下资料:
·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前压力，阀后压力
·介质名称及状态,介质流量
·阀盖型式
·供电电压(220V或380V，默认为220V)
·输入信号:4-20mA，还是1-5V(默认4-20mA)
·阀体、阀内件材质要求
·阀体法兰标准(不指明时我公司按GB9113-2000规定供货)
·阀体结构长度(法兰面距L)(不指明时我公司按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆等级要求，泄漏等级限制要求等等)
·电动执行机构是否需要防爆
·是否指定电动执行机构生产厂家
