产品型号： | ZXSD型 |
| 产品品牌： | 金工科技 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 南京市 | |
| 发布日期： | 2016-01-06 | |
 |
||
详细说明

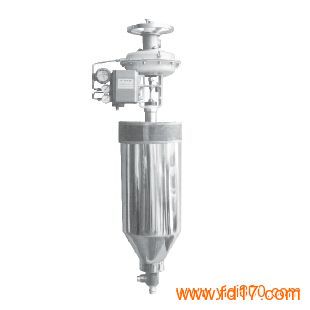

ZXSD气动薄膜低温角型调节阀是一种在低温，深冷场合使用的调节阀。采用长颈阀盖保温，配用多弹簧执行机构，具有总体结构紧凑、重量轻、稳定性好等优点。阀体采用精密铸造角形结构(或锻造)，材料为LF4(铝)，具有良好的耐低温性能。波纹管密封保证了调节阀在低温场合不外漏。因而广泛应用于冶金、空分、制氧、石油、化工等低温、深冷场合。特别适用于精确控制低温气体、液体（如液氧、液氮、液氩等）的工艺参数保持在给定值。 本系列产品有连接板安装型、浮动套安装型两种，公称压力等级为PN0.6-1.6MPa ，阀体口径范00围DN20～100，适合流体温度-60℃～ -250℃范围内多种档次，泄漏量等级有Ⅳ级和Ⅵ级二种，流量 特性为线性或等百分比。
产品特点
·底进侧出，流路简单，阻力小，阀体容量大
·双导向结构工作稳定性好
·可调范围大，固有可调比达50
·波纹管密封对移动的阀杆形成完全的密封，杜绝流体外漏
·采用连接板或浮动套安装型，可灵活选择
主要零件材料
阀 体：LF 阀 杆：304/316/316L4
阀 盖：0Cr18Ni9 波纹管：304/316/316L
阀芯、阀座:304/316/316L/17-4PH 垫 片：紫铜、0Cr18Ni9
连接尺寸及标准
·连接方式：焊接
型号编制说明
ZXSD-6KW
Z:执行器大类, X:新系列 S :单座角阀 D：低温型
-□□:公称压力级别: 如6:0.6MPa,1.6:1.6MPaK(B)气开（关）式
W:波纹管密封型
订货须知
订货时请用户提供以下资料
·调节阀名称、型号
·公称通径（mm）、公称压力（MPa）
·额定流量系数（Kv）、固有流量特性
·工作温度、保温长度（安装尺寸）
·介质名称及状态、介质流量
·整机作用方式
·信号压力范围(或弹簧范围)
·清洁度要求（等级）、禁油要求（等级）
·附件要求：
电-气阀门定位器、空气过滤减压器、阀位传送器、保位阀、(顶装)手轮等
·其它特殊要求
