产品型号： | JDLZ系列 |
| 产品品牌： | 杰达仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2020-10-07 | |
 |
||
详细说明

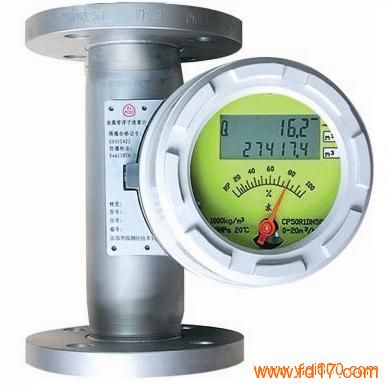

JDLZ系列金属管浮子流量计是一种变面积流量测量仪表。它具有体积小，检测范围广，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量计，特别适合低流速小流量的介质流量测量。JD系列金属管浮子流量计分为就地显示型和智能远传型，智能远传型采用高性能计算机芯片，多重信号输出，先进数据存贮器，带有数据恢复，数据备份，保障数据安全。
产品技术特点
l 测量范围:水（20℃）1-200000 l/h；空气（20℃，0.1013MPa）0.03-4000m3/h。
l 单轴灵敏指示，非接触磁耦能力。
l 可选二线制、电池、交流供电方式
l 适用于高温、高压和强腐蚀介质
l 多参数标定功能，精度：1.0%F.S，1.5%F.S
l 压力等级： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
l 量程比：标准型10：1 特殊型20：1
l 介质温度：标准型：－80℃-＋200℃：PTFE：0℃－85℃
l 介质粘度：DN15: <5mPa.s(F15.1-F15.3)
<30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
l 报警输出：上限或下限瞬时流量报警
l 标准型：集电极开路输出（最大100mA@30VDC内部阻抗100 欧）
l 特殊型：继电器输出（触点容量最大5A@250VAC）
l 脉冲输出：累积脉冲输出，最小间隔50毫秒
l 液晶显示：瞬时流量显示数值范围：0－50000
l 累计流量显示数值范围：0－99999999
l 防护等级：IP65
l 防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
产品选型
代号 测量管结构
50 下进上出
51 下进上横出
52 下横进上横出
53R 右进左出
53L 左进右出
代号 接液材质
R0 0Cr18Ni2Mo2Ti
R1 1Cr18Ni9Ti
Rp PTFE
T1 钛合金
Rl 316L
代号 管道口径
DN15 15
DN25 25
DN50 50
DN80 80
DN100 100
DN150 150
DN200 200
代号 附加结构
无
T 夹套型
Z 阻尼型
G 高温型
Y 高压型
代号 指示器形式代码组合
M1 就地指示器，机械指示瞬时流量
M2 供电型，机械指示瞬时流量，液晶显示瞬时/累积流量
M3 供电型，无机械指示，液晶显示瞬时/累积流量
代码 供电方式
无 只 限M1指示器
A 220VAC，4－20mA输出
B 电池供电，无输出
C 24VDC，二线制供电，4－20mA输出
D 24VDC，三、四线制供电，4－20mA输出
代号 防爆标志
l 本安iaCT5方型壳体
d 隔爆Diibt4园壳体
代号 报警或脉冲输出
无 无报警或脉冲输 出
K1 上限报警或一路脉冲输出
K2 下限报警或一路脉冲输出
K3 上、下限报警或双路脉冲输出
