产品型号： | JD-WSS系列 |
| 产品品牌： | 杰达仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2021-06-17 | |
 |
||
详细说明
一、应用

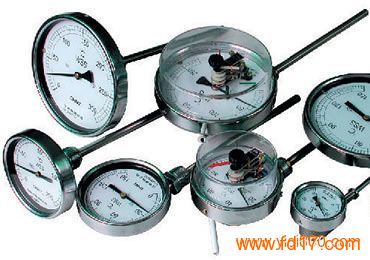

JD-WSS系列双金属温度计配合各式安装套管，满足不同压力等级要求。可以直接测量各种过程中的-80～+500℃范围内液体、蒸汽和气体介质以及固体表面测温。
二、特点
· 现场显示温度，直观方便；
· 安全可靠，使用寿命长；
· 多种结构形式，可满足不同要求。
三、工作原理：
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
四、技术参数
·标度盘公称直径：100、150
·精度等级：（1.0），1.5
·热响应时间：≤40S
·防护等级：IP55
·连接尺寸：M20×1.5，NPT1/2
五、外形及尺寸
形式
D
A
B
E
d
径向型
105
23
73
-
φ8
φ10
155
23
73
-
轴向型
65
50
110
34
105
50
110
34
万向型
105
23
178
120
155
23
178
120
电接点轴向
128
40
135
-
电接点径向型
128
72
150
42
电接点万向型
128
40
175
98
六、型号及规格
型号
测温范围℃
精度等级
保护和材料
规格
公称压力
安装固定装置
WSS-403S
-80～+40
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
1.5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
150
200
250
300
350
400
500
550
≤30Mpa
螺纹连接式
WSS-503S
WSS-413S
WSS-513S
WSS-483S
WSS-583S
WSSX-403S
WSSX-413S
WSSX-483S
WSS-403L
1.5-40Mpa*
法兰连接式
WSS-503L
WSS-413L
WSS-513L
WSS-483L
WSS-583L
WSSX-403S
WSSX-413L
WSSX-483L
选型须知
（1）型号
（2）精度等级
（3）测温范围
（4）安装固定形式
（5）热安装套管形式
（6）插入长度
例A：万向型双金属温度计，测温范围0-400℃，热安装套管TH01F，插入长300mm，WSS-83TH01F，0-400℃，L=300
W
温度仪表
S
金属膨胀式
S
感温元件双金属片
X
电接点结构
表壳公称直径
4
100
位置特征
0
轴向(直型)
1
径向(角型)
8
万向(可调角型)
安装固定装置
0
无固定装置
1
可动外螺纹
2
可动内螺纹
3
固定螺纹
4
固定法兰
5
卡套螺纹
6
卡套法兰
电接点位式调节
M
上下限
N
双上限
P
双下限
W
S S X
— 4
1
1
M
典型型号示例
