产品型号： | JDLG系列 |
| 产品品牌： | 杰达仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2016-04-30 | |
 |
||
详细说明
介绍

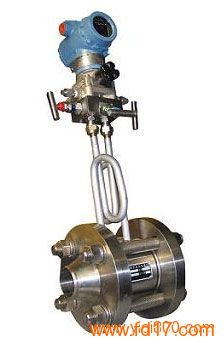

JDLG一体化孔板流量计是将标准孔板与多参数差压变送器或差压变送器、温度变送器及压力变送器配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
产品选型
型号
说 明
JDLG 节流装置（孔板流量计）
代号 按其结构特征的两大基本分类
K 孔板
P 喷嘴等
代号
公称压力（105Pa）
2.5
2.5
10
10
16
16
25
25
64
64
100
100
200
200
代号
口径(mm)
15～1200 15～1200mm
代号
按其结构形式细分
H
标准孔板(环室)
Y
标准孔板(法兰)
K
标准孔板(钻孔)
I
ISA 1932喷嘴
L
长径喷嘴
W
文丘利喷嘴
G
经典文丘利管
S 双重孔板
Q
圆缺孔板
Z
锥形入口孔板
R
1/4圆孔板
P
偏心孔板
N
整体(内藏)孔板
X
楔形孔板
T
不在上述之列的特殊节流装置
代号
介质
1
液体
2
气体
3
蒸汽
4
高温液体
代号
补偿形式
N
不带压力、温度补偿
P
带压力补偿输出
T
带温度补偿输出
Q
带压力、温度补偿输出
代号
变送器差压量程范围
0
微差压量程
1
低差压量程
2
中差压量程
3
高差压量程
代号
是否带现场显示
W
节流装置传感器
X
智能节流装置（流量计）
