缆式液位变送器

	产品型号：
	产品品牌：
	产品价格：	面议
	所 在 地：	江苏 淮安市
	发布日期：	2011-07-06

详细说明

产品编号： 521926916
产品名称： 缆式液位变送器
规　　格： 缆式液位变送器
产品备注： http://www.ylbsq8.com/ywbsq/
产品类别： 液位变送器


   产 品 说 明
一、缆式液位变送器 概述

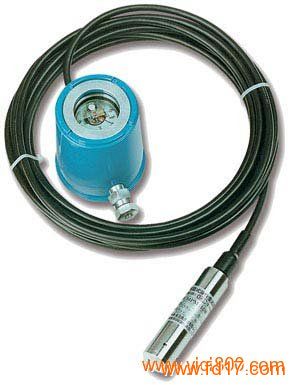

    2088投入式液位变送器可以用来测量开口容器及河渠、湖泊、水井中的液位，具有结构简单、测量精确和安装方便等特点。2088投入式液位变送器由不锈钢探头、导气电缆和电气盒组成。变送器的探头为316不锈钢结构，可直接将其投入到被测液体中使用。传感器芯片由316不锈钢膜片与介质隔离，从而保证了它测量多种介质的液位。电气盒由电路腔室和接线腔室组成。零点和量程可在电路板上调节。
    二、缆式液位变送器 济
     结构紧凑、坚固可靠
     可用于0—1m…．0—100m的液位测量
     精度为0．1％、0．25％、0．5％
     两线制4—20mA输出或低功率，三线
     制1—5V输出
     液晶显示(选件)
    三、缆式液位变送器 工作原理
    当把变送器投人到液体中某一位置时，传感器感受到的压力为：
     P＝9．80665 ρ H
    其中P一液体作用在传感器上的压强，单位kPa
     ρ一液体密度，单位g／cm3
     H一待测液面高度，单位m
    所以H≈0．10197P／p
    变送器把感受到的压力信号转换成电信号，此信号与液体高度成正比。
    功能规格
    测量范围
    0—lm．．．．0—100m
    输出
    4－20mA、1—5VDC
    电源
    13—36VDC，允许无负载工作。
    温度范围
    介质温度： —20—70°
    环境温度： —40—85°
    贮藏温度： —40—85°
    湿度
    相对湿度为0—100％
    最大量程指变送器中的传感器为满度使用，
    以测水为例，传感器满度使用的量程分别
    为：
    2m；3．5m：7m；10m：20m；35m：70m。
    信号调节及接线
    缆式液位变送器 性能规格
    缆式液位变送器 参考精度
    标定量程的±0．1％、±0．25％、±0．5％包括线性、滞后、重复性
    稳定性
    上限极限值的±0．25％，保持12个月。
    响应时间
    小于200ms时间常数(压力阶跃变化的响应
    时间为63．2％)。
    射频干扰影响
    当20—1000MHz，场强为30V／m，引线装在导线管当场强为10V／m，使用未屏蔽双绞线(无导线管时)，小于上限值的±0．25％。
    结构材料
    电器壳体：铝合金
    测量探头：1Crl8Ni9Ti
    测量膜片：316SS不锈钢
    灌 充 液： 硅油
    电 缆：耐油橡胶
    重 量：1．5kg(不包括电缆)
