产品型号： | DX-DBS316 |
| 产品品牌： | 东祥仪表 | |
| 产品价格： | 1200元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2011-10-17 | |
 |
||
详细说明

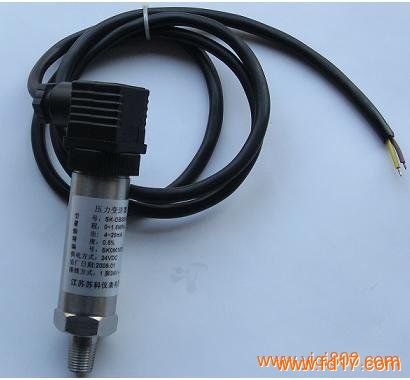

DX-DBS316系列压力变送器是我公司最新开发研制的一种新型工业压力变送器。DX-DBS316系列压力变送器采用不锈钢防腐蚀结构体，适用于一般性液体和气体的压力测量。可用于自来水、石油传输、化工过程，以及各种系统压力测量，以达到计量、控制、报警、调度、节能等目的。
DX-DBS316系列压力变送器有扩散硅压力变送器和陶瓷压力变送器之分。
二、主要特点：
1、结构小巧、安装方便，可直接安装，也可采用支架安装。
2、先进的膜片/充油隔离技术。
3、高稳定性、高可靠性。
4、耐震，抗射频干扰。
5、一体化接线盒：所有电气接线都直接与变送器外壳的现场端子腔室相连。从而消除了安装中间接线盒所带来的费用和麻烦。
三、主要技术参数：
技术指标
1、使用对象：液体、气体或蒸汽
2、测量范围：表压：0～10kPa～100Mpa，绝压： 0～100kPa～10Mpa，
负压：-0.1MPa～2MPa
3、输 出：4～20mADC
4、电 源：12～30VDC
5、负载特性：4～20mADC二线制负载R≤50(V-12)Ω
6、温度范围：环境温度 -20℃～+70℃ ;标准介质温度 -20℃～+80℃
7、外壳防护：优于IP65
8、防爆类型：隔爆型ExdⅡCT6； 本安型ExiaⅡCT6应外配安全栅
性能指标
1、综合精度
精度等级：±0.1%、±0.25%、±0.5%
2、稳定性：优于±0.1%FS/年
3、温度影响：在 -20℃～+70℃范围内，变化量小于±0.18% / 10℃
4、振动影响：在任何方向上振动频率为20-200Hz时，变化量小于±0.02% FS
5、冲击影响：任何方向100G冲击11ms后，变化量小于±0.02% FS
6、负载影响：只要输入变送器的端子电压高于12V，就无负载影响
7、位置影响：安装位置不影响零点
8、指示表头：3 1/2位液晶显示（用户订货时须另指明）。
9、重量：约1Kg 其电性能与扩散硅压力变送器相同、膜片为齐平膜，适合粘稠、易结块介质现场的测量。安装螺纹：G1/2或M20X1.5，彻底解决测量管径堵塞现象。
产品选型：
DX-DBS316
扩散硅压力变送器
代码
量程范围
A
0-5KPa-20KPa
B
0-20KPa-70KPa
C
0-70KPa-350KPa
D
0-200KPa-700KPa
E
0-0.7MPa-3.5MPa
F
0-2.0MPa-7MPa
G
0-7MPa-35MPa
H
0-20MPa-100MPa
代码
精度等级
Ⅰ
0.1%
Ⅱ
0.25%
Ⅲ
0.5%
代码
输出代号
E
4-20mADC二线
K
0-10mA
M
用户约定
代码
压力连接
R
标准型(M20×1.5)
P
齐平膜
O
按用户尺寸加工
代码
电气连接
C1
电缆引出式(防护等级IP65)
C2
接插式连接式(防护等级IP65)
M
用户约定
代码
选项
Lm
电缆引出长度(m)
i
本安型iaⅡCT6
T
船用型
Z
转换接头
S
散热器（M20×1.5，介质温度＜200℃）
C
选用陶瓷传感器
F
用于负压测量
A
用于绝压测量
Y
用户约定
