产品型号： | AMC16B-1E9 |
| 产品品牌： | 安科瑞 | |
| 产品价格： | 875 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2017-07-17 | |
 |
||
详细说明

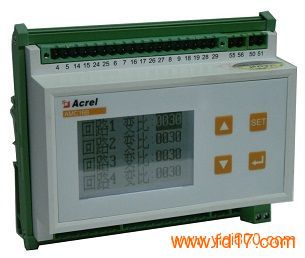

AMC16B-1E9多回路监控装置是江苏安科瑞自主研发的产品，主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量和显示，并可对各个回路的开关状态集中监测和显示，以上各参量还可通讯输出，实现了对监控要求较简单的配电出线回路的集中测量和监视。
一个多回路监控装置就能实现对多个回路的电参量的测量和开关状态的监测，大大方便了系统的接线、安装、调试，节约了用户的投资，降低了系统成本。
下面以江苏安科瑞AMC16-1E9产品为例,介绍AMC16-1E9多回路监控装置的功能和技术参数。
适用环境
l 工作温度 -15℃~+55℃
l 贮存温度 -25℃~+70℃
l 相对湿度 ≤93%(无凝露)
l 海拔 ≤2500m
电磁兼容
l 静电抗干扰实验 Ⅲ级(IEC61000-4-2)
l 辐射抗干扰试验 Ⅲ级(IEC61000-4-3)
l 电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)
l 浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)
l 射频传导干扰试验 Ⅲ级(IEC61000-4-6)
l 电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)
技术参数
u 测量精度
电流 0.5级
电压 0.5级
功率 0.5级
有功电能 1级
u 测量参数
电压、电流、功率、电能、开关量
u 母线电压
输入额定 220V AC
测量范围 40-400V AC
过载 瞬时电压2倍/30秒
u 电流回路
CT 一次侧5A-1000A 二次侧额定值5A、1A
输入 0-5A
测量 0-10A
过载 持续1.2倍，瞬时电流10倍/5秒
u 输入频率
45Hz-60Hz
u 开关量指示
输入 18路开关量遥信输入
输出 1路继电器遥控输出(越限报警) 5A 250VAC/5A 30VDC
u 工作电源
辅助电源 AC85V-265V DC100V-350V
功耗 <3VA
u 安全
绝缘电阻 ≥100MΩ
工频耐压 电源/输入/输出 端口之间AC2kV/1min 50Hz
u 通讯模块
RS485通讯接口 Modbus-RTU协议
u 显示
LED数码显示，各参数轮流巡检(默认)，用户也可根据需求自行设定显示参数。
u 外形及安装尺寸(mm)
AMC16的外形尺寸160*80mm深度133mm
u 安装方式
嵌入式安装
选型
江苏安科瑞的专利产品：
AMC16-1I9适用于低压单相配电系统，测量9路单相电流、电压。
AMC16-1E9适用于低压单相配电系统，测量9路单相电流、电压、功率、电能。
AMC16-3I3适用于低压三相配电系统，测量3路三相电流、电压。
AMC16-3E3适用于低压三相配电系统，测量3路三相电流、电压、功率、电能。
专利及著作权
AMC16-1E9专利：监测装置(AMC单相多回路)--外观专利号200730072353.3;一种低压配电领域多回路电能计量装置--实用新型专利号200720068729.8
AMC16-1E9著作权登记号：沪 DGY-2007-0159《安科瑞AMC16单相多回路监控装置测控软件V1.0》
范例
型 号：AMC16-1I9
辅助电源：AC85V~265V/DC100V~350V
输入信号：AC220V 100A/5A
应用场合：单相系统
测量参数：9路单相电流
型 号：AMC16-1E9
辅助电源：AC85V~265V/DC100V~350V
输入信号：AC220V 100A/5A
应用场合：单相系统
测量参数：9路单相电流、有功电度、无功电度
型 号：AMC16-3E3/K
辅助电源：AC85V~265V
输入信号：AC380V 100A/5A
应用场合：三相系统
测量参数：3路三相电流、母线电压、3路三相功率(含分元功率)和三相电能、18路开关状态监测和1路越限报警输出
