产品型号： | ARD3-100 |
| 产品品牌： | 安科瑞 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2017-07-17 | |
 |
||
详细说明

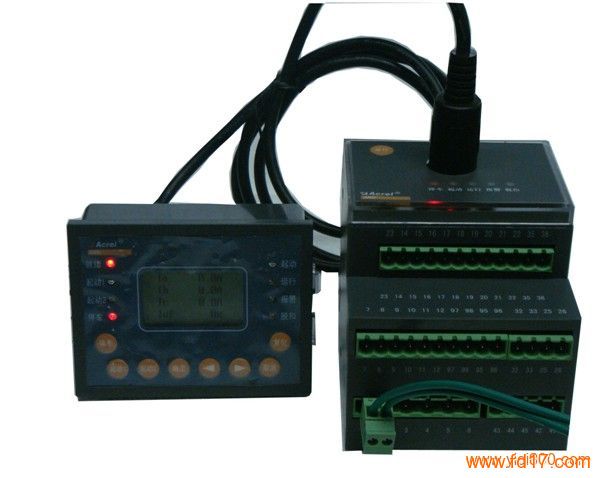

ARD3智能电动机保护器
ARD3智能电动机保护器是江苏安科瑞电器制造有限公司自主研发的产品， 适用于额定电压至AC 690V、额定电流至AC 800A、额定频率为50/60Hz的电动机。产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制回路的可靠性和自动化水平。
ARD3采用模块化的产品结构形式，包括主体(保护控制功能模块)、互感器检测模块、远程显示模块。根据需要选配ARD3的功能模块或附件，与接触器、电动机起动器等电器元件构成电动机控制保护单元，有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
ARD2、ARD2F、ARD3系列;
功能配置
控制方式：
■ 保护方式
■ 直接起动
■ 双向起动
■ 双速起动
■ 电阻降压起动
■ 星/三角起动(二继电器)
■ 自耦变压器起动(二继电器)
■ 软起动器配合起动
■ 变频器配合起动
以上控制方式可以任选一种。
ARD3可以实现以下保护功能：
■ 过载保护
■ 断相保护
■ 不平衡保护
■ 堵转保护
■ 欠载保护
■ 外部故障保护
■ 阻塞保护
■ 接地保护
■ 起动超时保护
同时还可以选配以下附加功能：
■ 通讯接口
■ 剩余电流(漏电)保护
■ 电压功能(相序保护，过压、欠压保护，欠功率保护)
■ 温度保护(PTC)
■ 4～20mA模拟量输出
■ tE时间保护
■ 电能计量
■ 失压重起(抗晃电)(包括电压、事件记录功能)
■ 故障记录
技术参数
保护器辅助电源
AC 85V~265V/DC 110V~350V/AC 380V±10%
功耗15VA
电机额定工作电压
AC220V / 380V / 660V，50Hz / 60Hz
电动机额定工作电流
2(0.40A-2.00A)(采用小型专用电流互感器检测模块)
6.3(1.6A-6.3A)(采用小型专用电流互感器检测模块)
25(6.3A-25A)(采用小型专用电流互感器检测模块)
100(25A-100A)(采用小型专用电流互感器检测模块)
250(63A-250A)(采用外置电流互感器)
800(250A-800A)(采用外置电流互感器)
继电器输出触点，额定负载容量
阻性负载：AC250V、6A
感性负载：AC250V、2A
开关量输入
干节点(内置DC24V)
通讯
RS485 Modbus协议
智能电动机保护器安装尺寸 (单位mm )
ARD3主体安装方式为标准35mm导轨式安装。
ARD3显示模块安装方式为嵌入式，一体式数码管显示。
ARD3显示模块安装方式为嵌入式，外形尺寸为72mm*72mm，开孔尺寸为 66mm*66mm，分体数码管显示(72F)。
ARD3显示模块安装方式为嵌入式，外形尺寸为90mm*70mm，开孔尺寸为 86mm*66mm，分体液晶显示(90L)。
范例
型 号：ARD2-25/CKSR
辅助电源：AC220V
电机额定电流：6.3A~25A
应用场合：三相电机
测量参数：三相电流、三相平均电流
附加功能：RS485通讯、2路开关量输入、8个事件记录
型 号：ARD2F-25/CJMQTSR+90FL
辅助电源：AC220V
电机额定电流： 6.3A~25A
应用场合：三相电机
测量参数：三相电流、PTC电阻值
附加功能：起动控制、温度保护、报警输出、RS485通讯接口、Modbus协议、4-20mA模拟量输出、8个SOE事件记录
显示方式：90FL(中文液晶显示)
型 号：ARD3-250/CLTUEpSR+90L
辅助电源：AC220V
电机额定电流： 63A~250A
应用场合：三相电机
测量参数：三相电流、线电压、有功功率、功率因数、剩余电流、电能
附加功能：RS485通讯接口、Modbus协议、漏电保护、温度保护、过压保护、欠压保护、相序保护、欠功率保护、8个SOE事件记录
显示方式：90L(中文液晶显示) 联 系 人：陈璐
