详细说明
多功能测控仪表
多功能测控仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
多功能测控仪表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
多功能测控仪表国外知名品牌有美国电气控制QP系列、法国施耐德PM系列，国内知名品牌有安科瑞电气股份有限公司ACR系列、江苏斯菲尔PD系列、珠海派诺PMAC等。下面以安科瑞电气股份有限公司智能电力仪表ACR220EL为例,阐述智能网络电力仪表的功能及应用。
产品概述
ACREL公司集多年的专业经验，推出了ACR系列网络电力仪表。它是采用现代微处理器技术和交流采样技术设计而成。每个仪表可测量多种参数，作为远端监控系统(SCADA)的前端;可联网使用，亦可单独使用。
ACR系列智能网络电力仪表采用异步半双工RS485的通讯接口和MODBUS-RTU通讯协议，以满足自动化通信系统要求，使用低成本的屏蔽双绞线配线即可构造可靠的通讯网络。不管是在微弱之照度下，还是在完全漆黑的情况下高亮度发光LED显示器和有背光支持的LCD显示都会为您提供清晰的数据显示。
对于该网络电力仪表的使用者来说，可以轻易地在短时间内学会本机四键式操作法，该电力仪表提供多窗口式显示功能，可让使用者同时读取多项电力参数。

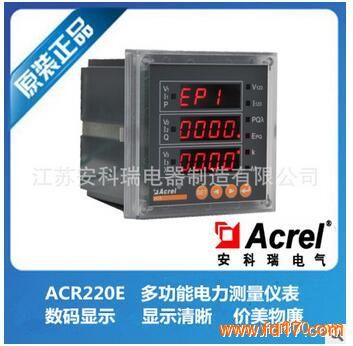

安科瑞电气股份有限公司智能网络电力仪表ACR220EL
符合标准及电磁兼容
应用领域
ACR系列智能网络电力仪表的应用领域非常广泛而且便于系统集成，凡是有电力供应的地方都有它们的用武之地，特点是在对电力品质、电力安全有较高要求的场合以及有自动化需要的场合。它适用于如下领域，并且已有众多成功应用经验。
能源管理系统
变电站自动化
配电网自动化
小区电力监控
工业自动化
智能建筑
智能型配电盘、开关柜
通讯模块
提供1路异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据信息均可在通讯线路上传送。理论上在一条线路上可以同时连接多达128个仪表，每个仪表均可设定其通讯地址(Addr)，通讯速率(buad)也可通过设置选择。
技术规格参数
测量精度
电 压 0.2%
电 流 0.2%
有功功率 0.5%
无功功率 0.5%
视在功率 0.5%
功率因数 0.2%
有功电度 1%
无功电度 1%
频 率 0.2%
电流输入
额定电流：AC1A、5A 电流变比可设定
过载能力 1.2倍持续，瞬时10倍/10秒
负 荷 小于0.2VA
精 度 0.2%
阻抗：<0.1Ω
电压输入
额定电压：AC100V、400V 电压变比可设定
过载能力：1.2倍持续，瞬时2倍/1秒
功耗：<0.2VA
精 度：0.2%
阻抗：>200kΩ
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯网络
标配1路RS485通讯接口，Modbus-RTU通讯协议
波特率38400、19200、9600、4800可设定
工作电源
交直流控制电源
工作范围：AC80-270V、DC90-350V
功 耗：<1W
开关量输入
2、4或8路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
模拟量输出
输出方式：1、2或4路输出，0～20mA、4～20mA可编程
负载能力：≤500Ω
适用环境
工作温度：LCD显示：-10℃~+45℃;LED显示：-10℃~+55℃
储存温度：-20℃~+70℃
相对湿度：5%~95%不结露，无腐蚀性气体
海拔：≤2500m
安全(电气绝缘性质)
工频耐压：
电源、电压输入回路、电流输入回路两两之间AC2kV/1min;
电源与开关量输入回路、通讯回路、变送输出回路之间AC1.5kV/1min
绝缘电阻：输入、输出端对机壳>5MΩ
