产品型号： | ACR220EL |
| 产品品牌： | 安科瑞 | |
| 产品价格： | 1120 | |
| 所 在 地： | 江苏 无锡市 | |
| 发布日期： | 2016-03-18 | |
 |
||
详细说明
ACR220E电力测控仪表是ACREL电气股份有限公司自主研发生产的产品，该网络仪表针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
该表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
多功能电力测控仪表国外知名品牌有溯高美DIRIS A20，国内知名品牌有ACREL的ACR120E、ACR120EL、ACR220E、ACR220EL、ACR320E、ACR320EL，江苏斯菲尔PD194-E4，珠海派诺PMAC503，深圳中电电力PMC-530A，美国电气控制QP650，华通测控PDM-803HE等。

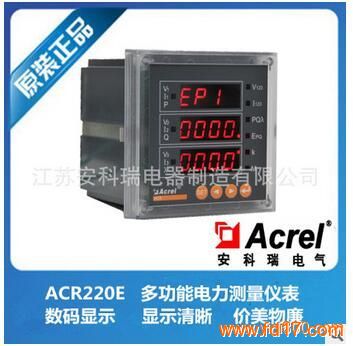

下面以ACREL的ACR220E产品为例,介绍ACR220E多功能网络仪表的功能及技术参数。
LED显示、全电参量测量(U、I、P、Q、PF、F);四象限电能计量;2DI+2DO;RS485通讯接口、Modbus协议。
适用环境
工作温度：-10℃~+45℃
储存温度：-25℃~+70℃
相对湿度：≤95%不结露
海拔高度：≤2500m
电磁兼容
静电抗干扰实验 Ⅲ级(IEC61000-4-2)
辐射抗干扰试验 Ⅲ级(IEC61000-4-3)
电快速瞬变脉冲群干扰试验 Ⅳ级(IEC61000-4-4)
浪涌抗干扰试验 Ⅳ级(IEC61000-4-5)
射频传导干扰试验 Ⅲ级(IEC61000-4-6)
电磁场抗干扰试验 Ⅲ级(IEC61000-4-8)
功能
可直接从电流、电压互感器接入信号;
可任意设定PT/CT变比;
仪表显示可滚动设置;
I/O开关量，继电器报警输出，4~20mA模拟量等功能模块化设计;
多块仪表可设置不同地址;
可通讯接入SCADA、PLC系统中;可与业界多种软件通讯(Intouch, Fix, Citec，组态网等);
LED或蓝屏背光LCD显示，可视度高;
方便安装，接线简单，工程量小;
仪表采用专用失电保护电路，在失电情况下，数据保存不丢失，恢复电源后，仪表继续运行;
四象限电能计量，分时计费，最大需量纪录及12个月电能统计。
应用领域
能源管理系统
变电站自动化
配电网自动化
小区电力监控
工业自动化
智能建筑
智能型配电盘、开关柜
技术参数
网络
三相三线、三相四线
精度等级
电流、电压：0.2级，
功率、有功电能：0.5级，
频率：0.05Hz，
无功电能：1级
输入电流
额定值：AC1A、5A
过负荷： 1.2倍持续，瞬时10倍/10秒
功耗：<0.2VA
阻抗：<0.1Ω
输入电压
额定值：AC100V、400V
过负荷： 1.2倍持续，瞬时2倍/1秒
功耗：<0.2VA
阻抗：>200kΩ
工作电源
工作范围 AC85-270V
频率 50±5Hz，60±5Hz
功耗 <1W
工频耐压
2kV/1min交流有效值
开关量输入
2、4或8路路干接点输入，内置+5V电源
开关量输出
输出方式：2或4路继电器常开触点输出
触点容量：AC 250V/3A、DC 30V/3A
脉冲输出
输出方式:集电极开路的光耦脉冲，2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯
RS485接口
MODBUS-RTU协议
波特率38400、19200、9600、4800可设定
外形及安装尺寸(mm)
ACR120E的面框尺寸为80mm*80mm,开孔尺寸为76mm*76mm, 安装深度为91mm。安装方式为嵌入式，固定方式为挤压式。LED显示。
ACR220E的面框尺寸为96mm*96mm,开孔尺寸为88mm*88mm, 安装深度为85mm。安装方式为嵌入式，固定方式为挤压式。LED显示。
专利及著作权
ACR120E专利：可编程智能表LCD液晶显示面板(80型)--外观专利号200730082423.3 ;一种小体积的网络电力仪表--实用新型专利号200720071534.9
ACR120EL著作权登记号：沪 DGY-2007-1337《ACRXXEL综合测控软件V1.0》
ACR220E专利：网络电力仪表(一)--外观专利号200430035121.7 ;一种通用型电测仪表衬框外壳--实用新型专利号200720066352.2
ACR220E著作权登记号：沪 DGY-2007-1338《ACRXXE综合测控软件V1.0》
范例
型 号：ACR120E
辅助电源：AC/DC220V
输入信号：380V 600A/5A 2DI/2DO
电 网：三相四线
通 讯：RS485/Modbus-RTU
