产品型号： | WEW-B系列微机屏显液压万能试验机 |
| 产品品牌： | 济南众标仪器 | |
| 产品价格： | 38000 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2018-07-03 | |
 |
||
详细说明
★ 主要用途：

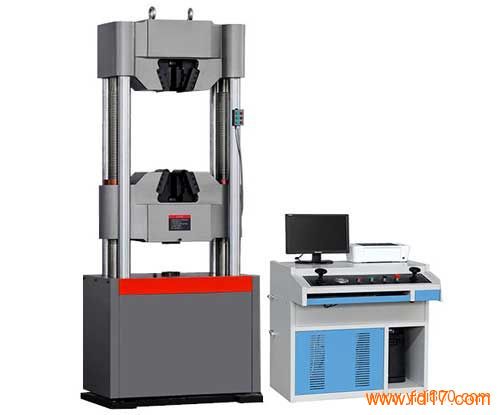

WEW-B系列微机屏显液压万能试验机采用油缸下置式主机，主要用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验，以及一些产品的特殊试验，适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域，试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》等标准的要求。
★ 性能特点：
1 主机：采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。
2 传动系统：下横梁升降采用电机、摆线针轮减速机、链轮、螺母丝杠副传动，实现拉伸、压缩空间的调整。
3 控制系统：
3.1 实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
3.2 数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000，全程
不分档；
3.3 选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
3.4 符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
3.5 电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
★ 技术参数：
主要技术参数 WEW-300B WEW-600B WEW-1000B WEW-2000B
最大试验力 300KN 600KN 1000KN 2000KN
量程 全程不分档或自动换档
测力范围 2%-100%FS
试验力示值相对误差 ≤±1%
分辨率 1/50000
变形精度 ±1%
位移测量精度 0.01mm
拉伸空间 550mm 550mm 650mm 750mm
压缩空间 450mm 450mm 550mm 650mm
夹持方式 液压夹紧
圆试样夹持直径 Φ13-Φ30mm Φ13-Φ40mm Φ13-Φ40mm Φ15-Φ60mm
扁试样夹持厚度 0-15mm 0-30mm 0-30mm 10-60mm
扁试样夹持宽度 70mm 70mm 70mm 70mm
剪切试样直径 Φ10mm Φ10mm Φ10mm Φ20mm
上下压板尺寸 Φ160mm Φ160mm Φ160mm 220×220mm
弯曲支点间最大距离 450mm 450mm 550mm 550mm
拉伸空间两支柱距离 450mm 450mm 550mm 550mm
横梁上下移动电机功率 0.75kW 0.75kW 0.75kW 0.75kW
主机外形尺寸 890×580×1950mm 890×580×2100mm 890×660×2200mm 1100×700×2200mm
净重 2100kg 2200kg 4500kg 6000kg
注：以上为标准配置，可根据客户要求特殊定做。
