产品型号： | WAW |
| 产品品牌： | 济南金力 | |
| 产品价格： | 35000元/套 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2019-02-28 | |
 |
||
详细说明
一、简介
试验测定的性能结果数值应按照相关产品标准的要求进行修约.如未规定具体要求，应按照如下要求迸行修约
—— 强度性能值修约至1MPa
—— 屈服点延伸率修约至0.1%，其他延伸率和断后伸长率修约至0.5%
—— 断面收缩率修约至1%
说明标准对测控系统的精度要求提高了，较老款式万能试验机的力值测量精度一般在最大量程/10000，通过升级测控系统，力值测量精度可以达到最大量程/100000，大大提高了试验结果的准确性。
改造的目的是为了使试验机具备应变速率、应力速率控制的能力，从而准确、高效的取得材料的屈服强度（ReH， ReL， Rp ）。
三、主要性能技术指标
1、系统最高压力：30Mpa；
2、有效控制范围：0.12-30 Mpa；
3、试验力示值精度： ±1%（视主机及传感器精度）；
4、位移测量分辨力：0.005mm；
5、变形测量：标准配置标距50mm，最大变形量10mm.
6、变形测量精度: ±0.5%
7、恒力、恒变形、恒位移控制范围: 0.4%-100%FS；
8、恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内；
设定值≥10%FS时,设定值的±0.5%以内；
9、变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内；
速率≥0.05%FS时为±0.5%设定值内；
10、活塞最大移动速度：100mm/min；（根据实际情况定）；
11、夹紧：液压夹紧(选配)；
12、外形尺寸：油源：1400×700×850mm；
13、油源重量:200 kg。
四、控制系统功能特点
1、计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对试验数据进行实时采集，对试验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种Word报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间的原始数据及由此派生的曲线。
2、操作系统Windows7/XP平台下，全中文操作界面。系统集数据处理、数据分析于一体；
3、保护功能:该机具有软件和机械两种限位保护方式,超过最大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。
4、对于负荷通道可实现自动标示，直观方便。
5、批量试验可实现曲线的分层次显示，曲线自动跟随。
6、该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。
7、具有试验力、位移、应力、应变等多种全数字闭环/开环控制功能，各控制模式可自由平滑切换；
8、具备功能完整的试验过程“编程”功能，可编程步数达200 步，并可根据需要任意扩展，完成任意复杂、任意控制模式切换的试验过程编辑。同时提供数据分析功能，满足试验人员进行试验分析及进行特殊试验的数据处理；
9、监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时显示。
10、软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。
11、结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。
12、可根据用户需要选择负荷～时间、负荷～位移、位移～时间等曲线来进行试验及数据显示、存储、分析及打印。
13、曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。
14、结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。
15、力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。
16、数据采样频率：可根据用户试验要求选择高速采样频率。
五、系统配置清单（常规）
1、 驱动电机 皖南电机

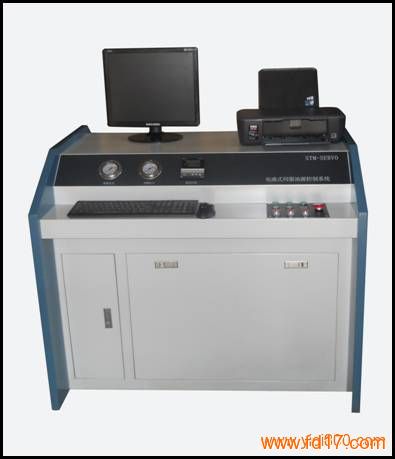

2 、伺服控制用油源 琴台式
1）、电液伺服阀 自制
2）、高压泵 意大利马祖奇泵
3）、专用伺服阀组 自制
3、STC8800双通道程控放大器 分辨力1/100000
4、高精度液压传感器 宁波镇海
5、引伸计YYU50-10 北京钢铁研究院
6、拉线式位移测量系统
7、全套附具包括：常用O型圈组合垫、管接头、连接高压油管等
8、MaxTest专用控制软件
9、联想商用品牌机
10、惠普A4喷墨打印机
