产品型号： | JKFD |
| 产品品牌： | JK | |
| 产品价格： | 3000元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2016-01-18 | |
 |
||
详细说明

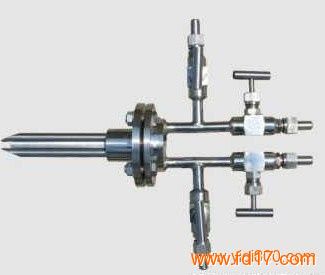

防堵气体流量计是一种测介质管道中心流速的流量计，测量高炉煤气烟气流量计。
防堵气体流量计是提取管道中心流体流速（全压－静压 = 动压）再换算成流体体积流量与质量流量的差压式流量计。
防堵气体流量计将探针插入管道中心，总压孔对正流体的来流方向，静压孔对正流体的去流方向，总压与静压之差即为管道中心的实测差压，再由该探针的风洞标定曲线拟合出该点的标准差压，根据标准差压来计算流体的流量。同时还需用压力变送器测出流体压力，用热电阻温度计测出流体温度，把标准差压信号、压力信号、温度信号同时引入单片机构成的流量积算仪或直接接入DCS系统，一方面对探针的流量方程进行解算，再一方面对蒸汽进行压力、温度补偿，以保证测量精度，并用数字显示出差压、压力、温度、瞬时流量、累积流量、热量、速度等参数。
防堵气体流量计选型一览表
型号 型号代码 说明
JKBTB —————————— 防堵气体流量计
系列代码 □—S…………（注1） 标准型（气、汽、液体）
（Ⅰ级代码） □—M………………… 高温高压型（气、汽、液体）
□—B………………… 耐堵耐磨型（含杂质气、汽、液体）
性能代码（注2） □—H………………… 分体式
（Ⅱ级代码） □—L………………… 一体式
□—K………………… 可疏通式
□—F………………… 防腐蚀
□—N………………… 耐磨损
□—Y………………… □—Z………………… 双向式
□—Q………………… 袖珍式（5mm≤管径≤25mm）
其他（注3）
管道标准 圆形管道：外径/内径 根据订货参数实时填写（单位：mm）；（注4）
（Ⅲ级代码）
截止阀 □0…………………… 不带截止阀
（Ⅳ级代码） □1…………………… 带中低压截止阀（P≤16MPa）
以下同 □2…………………… 带高温高压截止阀（16MPa＜P＜32MPa）
□3…………………… 其他（注3）
反吹装置 □0…………………… □1…………………… 不带反吹装置
□2…………………… 手动反吹装置
电动反吹装置
冷凝装置 □0…………………… □1…………………… 不带冷凝装置
□2…………………… 带中低压冷凝器（P≤4.0MPa）
□3…………………… 带高压冷凝器（P＞4.0MPa）
带螺旋管冷凝器
三阀组 □0…………………… □1…………………… 不带三阀组
□2…………………… 带中低压三阀组（P≤16MPa）
□3…………………… 带高压三阀组（16MPa＜P＜32MPa）
其他（注3）
差压变送器 □F0…………………… □F1…………………… 不带差压变送器
□F2…………………… 带差压变送器
□F3…………………… 带多变量变送器
其他（注3）
温度补偿 □T0…………………… □T1…………………… 不带温度补偿
□T2…………………… 带热电阻温度计：Pt100输入
□T3…………………… 热电偶：K输入
□T4…………………… 带温度变送器
其他（注3）
压力补偿 □P0…………………… □P1…………………… 不带压力补偿
□P2…………………… 带压力变送器（型号：BTB-802HSM;M20×1.5）
其他（注3）
显示方式 □S0…………………… □S1…………………… 不带配套显示
□S2…………………… 带横式流量积算仪
□S3…………………… 带竖式流量积算仪
□S4…………………… 接SCS或PRC
其他（注3）
安装形式 □A0…………………… □AP1………………… 不带连接装置
□AC2………………… 传感器与管道采用焊接安装（材质为不锈钢）
□AP2………………… 传感器与管道采用法兰安装（材质为碳钢）
□AC3………………… 传感器与管道采用法兰连接安装（材质为不锈钢）
□AP3………………… 传感器与管道采用填料函安装（材质为碳钢）
□AC4………………… 传感器与管道采用填料函安装（材质为不锈钢）
□AP4………………… 传感器与管道采用采用球阀连接安装（材质为碳钢）
□AC5………………… 传感器与管道采用采用球阀连接安装（材质为不锈钢）
□AP5………………… 传感器与管道采用采用螺纹连接安装（材质为碳钢）
□A6…………………… 传感器与管道采用采用螺纹连接安装（材质为不锈钢）
其他（注3）
保护装置 □B0…………………… □BC1………………… 不带保护装置
□BP1………………… 带双保护装置（材质为碳钢）
□BC2………………… 带双保护装置（材质为不锈钢）
□BP2………………… 带单保护装置（材质为碳钢）
带单保护装置（材质为不锈钢）
在线开孔 □N…………………… □Y…………………… 不在线开孔
在线开孔
