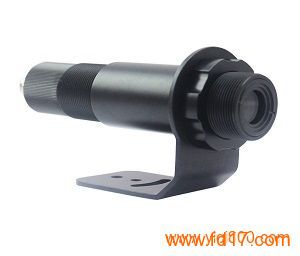

北京金泰科仪JTDIN红外测温仪厂家
JTD红外测温仪的工作原理是根据物体的红外辐射强度计算出物体的表面温度。JTD红外测温仪的最大特点是无需接触即可测量物体的温度。因此，它可以方便地测量难以接近或移动的目标温度。
JTD红外测温仪提供三线制4－20mA电流输出，可以方便地安装在多种应用场合，特别适合于需要长距离、较强干扰的工业环境的安装。
JTD红外测温仪具备现场发射率调节功能，方便用户针对不同的被测目标进行现场修正，提高测量结果的有效性，真实性。
提示：使用之前仔细阅读此手册。生产商保留在技术进步时改变产品参数的权利。
2 技术数据
2.1基本性能
环境等级 IP65 (NEMA-4)
环境温度 0 – 60°C
存储温度 -40 – 85°C
相对湿度 10 – 95%（不结露）
材料 铝合金
尺寸 φ42 mm x 180 mm
重量 310 g
振动 IEC 68-2-6: 任意轴11-200 Hz.3G
冲击 IEC 68-2-27: 任意轴11ms.5
2.2电气参数
电源 12VDC – 30 VDC
拉电流 最大100mA
模拟输出 4 - 20 mA
输出阻抗 最大回路阻抗500Ω （20 - 30 VDC）
2.3测量参数
SI IN
光谱范围 8 – 14 μm 1μm
温度范围 700–1800°C
700-2300°C 500－1300°C
500－1600°C
光学分辨率 100:1 100:1
响应时间 100 ms (95%) 10 ms (95%)
系统精度 ±1 % 或 ±2 °C ±1 %
重复性 ±0.5 % 或 ±1 °C ±0.5 %
温度分辨率 0.1 °C 0.5 °C
温度系数 ±0.05%/K或 ±0.05 K/K
发射率 0.10－1.09通过拨码开关调节
2.4
下面的光路图表明测量点的直径依赖于被测目标与探头之间的距离，测量点的尺寸参考90％的辐射能量。
注：光路图为标准焦距型的测量视场。可根据用户的要求提供近焦距型产品。
SI型
3 工作原理
红外测温基础
任何物体都有红外辐射，辐射强度随着温度的变化而变化，红外测温使用的热辐射中的波长范围为1μm－20μm。
物体的辐射强度取决于物体的材料，我们用一个已知的常数来描述各种材料发射红外辐射的特性，这就是发射率（参考发射率表）。
红外测温仪是一种光电子传感器，它接收红外辐射并将其转化成可测量的电信号，主要包括以下组件：
－透镜
－光谱滤波器
－探测器
－电子线路（放大器/线性化/信号处理）
透镜的规格决定了红外测温仪的光路，用距离与光斑大小的比来表示这一特性。
光谱滤波器选择与测温相关的波谱范围，探测器与电子线路一起将红外辐射的能量转变成电信号。
最大距离和光斑尺寸
被测目标的尺寸和红外测温仪的光学特性决定了被测目标和探头之间的最大距离。为了避免测量误差，被测目标应尽量充满探测头的视场。因此，应保持测量光斑始终小于被测目标或至少与被测目标大小相同。
环境温度
JTD传感头可以工作在环境温度0－60℃的条件下。在高于此环境环境下，需要为传感头冷却。
空气吹扫
仪器的镜头必须始终保持清洁，避免因灰尘、烟雾、腐蚀性气体或其它污染物而导致测量误差甚至损坏镜头。因此，空气吹扫器是一个非常有用的选配件。请确保只能使用无油的、工艺型清洁气体。
4 安装
4.1电气安装
电源：
请使用输出为12 – 30VDC/100 mA的电源。
电缆连接：
电缆密封管允许使用的电缆直径为3－5mm。
为防止电磁干扰而导致测量数据的异变，请保证以下防范措施。
— 传感头和电器盒的安装尽可能远离任何可能造成电磁干扰的干扰源。
— 如果有必要，将传感头绝缘安装以防止与大地形成回路。
注意：务必使用屏蔽电缆, 传感头屏蔽线必须接地！
电缆安装：
先将电缆密封管紧固螺帽松开，拧开后盖，将电缆穿入电缆密封管。将每根电线根据所示的颜色用螺丝刀紧固连接。
拧紧后盖，预留足够长的电缆，拧紧电缆密封管紧固螺帽。
4.2输出
输出电缆可使用带屏蔽层的双绞线或多组绞线。导线截面积要求（铜）：
当长达250m时：0.2mm2截面积
当长达650m时：0.5mm2截面积
输出端子定义
红线 电源正端（＋）
黑线 电源地（－）
绿线 信号正端
连接方式
测温仪 显示表
电源
5机械安装
JTD探头可以通过安装螺母（标配）安装到安装支架上。不同的安装支架可以使传感头的调节更加方便，安装支架可以作为附件订购。在调整被测目标与传感头时必须确保光路无遮挡。（参照2.4光路图）
6出厂预设值
发射率 0.95
温度下限 4mA
温度上限 20mA
