产品型号： | 6406型 |
| 产品品牌： | 益电 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河北 石家庄市 | |
| 发布日期： | 2011-01-06 | |
 |
||
详细说明

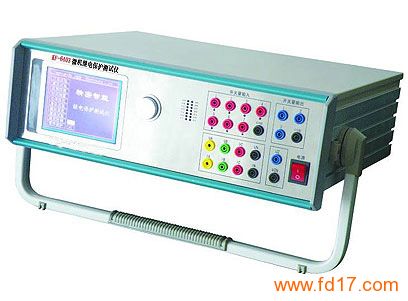

6406型微机继电保护测试仪具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。六相并联电流可达180A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差功保护和备自投装置，试验更加方便和完美。
单机独立运行，内置高性能工控机，主频300~600MHz，内存128M，硬盘6~12G，运行Windows XP操作系统。采用USB接口直接和PC机通讯，无须任何转接线，方便使用。可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。具备GPS同步试验功能。装置可内置GPS同步卡（选配）通过RS232口与PC机相连，实现两台测试仪异地进行同步对调试验。
技术参数
1、交流电流源
幅值范围 6 ×（0-30A） 精度0.2%
六相电流并联输出最大值 180A
相电流长期允许工作值 10A
功率 300VA/相
六相并联最大功率 900VA
六相并联最大输出时允许工作时间 20s
频率范围 0--1000Hz 精度0.001Hz
谐波次数 2--20次 相位 0--360° 精度0.1°
2、直流电流源
幅值 30A/相 功率 300VA/相 精度0.2%
3、交流电压源
幅值范围 ：6 ×（0--125V） 精度0.2%
线电压范围： 0--250V
相电压/线电压输出功率 ：70VA/100VA
频率范围 ：0--1000Hz 精度：0.001Hz
谐波次数： 2--20次
4、直流电压源
相电压输出幅值 0--±150V 精度0.2%
线电压输出幅值 0--±300V
相电压/线电压输出功率 90VA/180VA
5、开关量
开入量 ： 8对
空接点 ： 1--20mA，24V 装置内部有源
电位翻转： 0--6VDC为低电平
15--250VDC为高电平
开出量：4对，空接点，遮断容量：110V/2A，220V/1A。
6、时间测量范围
1ms～9999s 测量精度?1ms
7、体积重量
470×405×185 (mm) 20kg
8、电源
AC220V±10% 50Hz 15A
