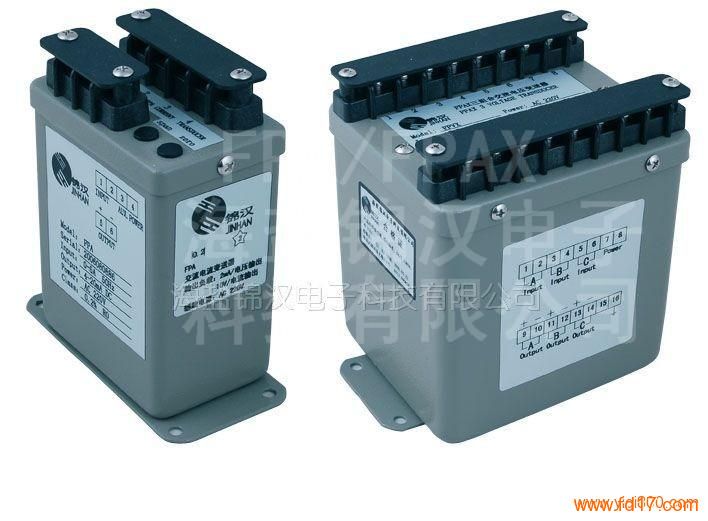

产品型号： | N3-RHR-3 |
| 产品品牌： | 锦汉 | |
| 产品价格： | 680元/台 | |
| 所 在 地： | 浙江 嘉兴市 | |
| 发布日期： | 2017-07-04 | |
 |
||
详细说明
概述
S3（T）、N3-RHD型无功电能变送器是一种通过分别采集系统的电压、电流信号，并经过高精度时分割乘法器运算，测量系统的无功电能，它将系统的无功电能转换成高线性比例脉冲量的输出，其中：输出方式可为电压脉冲式、无电压纯接点（光耦隔离）输出或继电器接点输出；且变送器电能常数（每千瓦时脉冲数）可有多种选择，便于数据采集，同时能反映系统的负载（感性或容性）的状况。该系列仪器可长期连续运行，适用于非电能量计费系统中作为自动化监测用的无功电能量的测量。无功电能采用跨相法测量：适用于频率为50Hz或60Hz三相三线对称平衡系统的测量；无功电能采用移相法测量：适用于频率为50Hz或60Hz的单相、三相三线平衡或不平衡系统、三相四线系统的测量,它独特的移相电路可保证输入信号在40Hz-60Hz范围内，不因信号频率变化而产生附加误差，且S3（T）、N3系列无功电能测量精度相对误差分别小于等于0.5%、0.1%。
特点
该系列产品测量精度高、转换性能好、温度特性好，有防雷电的保护功能。可测量逆无功电能的能力.具有长距离传送能力（4~20mA，500Ω），固定方式，符合DIN46277，可按装于35mm之铝轨上。
型号及参数填写示例：
（1） S3(T)-RHD-3-5553CBY
0.2级三相三线无功电能变送器（跨相法）
输入标称电流：5A；输入标称电压：100V；
标称输入功率⑤：866Var；
输入信号频率：50±5Hz；
输出范围(电能常数)：10000个脉冲/kVarh
输出型式：无电压纯接点(光耦集电极开路输出)；
辅助电源：AC220V。
需要测量逆向电能（容性负载）
（2） N3-RHD-3T-5552CBY
0.5级三相三线无功电能变送器
输入标称电流：5A；输入标称电压：100V；
标称输入功率⑤：866Var；
输入信号频率：50±5Hz；
输出范围(电能常数)：1000个脉冲/kVarh
输出型式：无电压纯接点(光耦集电极开路输出)；
辅助电源：AC220V。
需要测量逆向电能（容性负载）。
