产品型号： | N3-VD-1 |
| 产品品牌： | 锦汉 | |
| 产品价格： | 300元/台 | |
| 所 在 地： | 浙江 嘉兴市 | |
| 发布日期： | 2017-07-04 | |
 |
||
详细说明
一、引用标准
GB/T 13850-1998《交流电量转换为模拟量或数字信号的电测量变送器》
二．产品特点
采用先进稳定可靠的软硬件电路设计、专用的厚模电路、超线性的传感器和高精度的阻容器件。
测量精度高、转换线性好、温度特性好、输出范围广、负载能力强，有防雷电的保护功能。
产品年连续运行输出变化量不大于一个等级，并且性能稳定可靠。
常规输出模拟直流电量为单一直流电压或直流电流；单个量变送器可具有双路信号输出的功能。
外壳采用高强度阻燃材料压制，外型新颖美观；接线端子具有防护盖，接线操作更加方便。
具有螺钉紧固、卡销定位及继电器插头座三种安装固定方式；且每种方式安全性可靠，互换性好。

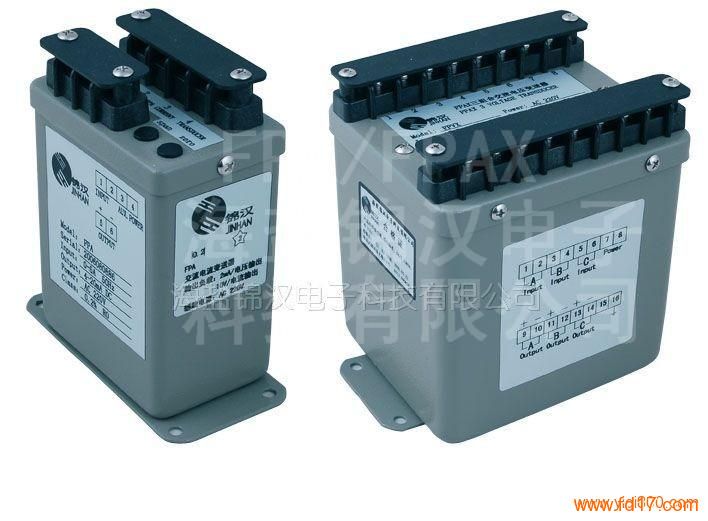

产品规格以及安装方式：
（1）单个量（交流电流、交流电压）：120mm×55 mm×80 mm(长×宽×高)，螺钉紧固安装方式；
（2）温度、直流量（电流、电压）：123mm×50 mm×85 mm(长×宽×高)，继电器插头座安装方式；
（3）其它量为：120mm×110 mm×80 mm(长×宽×高)，螺钉紧固安装方式。
三、S3、N3系列电量变送器通用技术条件
技术参数 性能指标
等级指数 S3：0.2级
N3：0.5级
使用环境温度 0～+45℃ RH≤93%
极限工作环境温度 -10℃～+60℃
温度系数 0～+60℃≤100ppm/℃
响应时间 ≤400ms
输入特性 输入信号频率范围：50Hz±10%，60Hz±10%
电流电压信号输入负荷：≤0.2VA
电流电流信号输入负荷：≤0.1VA
交流电流信号输入过负载能力：3倍标称值连续
交流电流信号输入过负载能力：10倍标称值10秒，重复5次，间隔300s
交流电流信号输入过负载能力：50倍标称值1秒，重复5次，间隔300s
交流电压信号输入过负载能力：2倍标称值连续
满量程调整范围 ≥5%
零点调整范围 ≥1%
辅助电源 AC220V±15%、AC110V±15%（50Hz）
DC220V±10%、DC110V±10%（50Hz）DC48V±10%、DC24V±10%
电源功耗 交流电流、电压类≤2.5VA;功率类≤4VA
输出特性 输出信号中最大纹波量（Vp-p）与基准值之比乘以100不超过等级指数的两倍
直流电压输出0～10V负载能力：≥500Ω；若为直流辅助电源：≥1kΩ
直流电流输出0～1mA负载能力：0～15kΩ；若为直流辅助电源：≥10kΩ
直流电流输出0～10mA负载能力：0～1.5kΩ；若为直流辅助电源：≥1kΩ
直流电流输出0～20mA负载能力：0～500Ω
极限输出（max）:jndf14.5V、电流40mA
绝缘阻抗 ≥100MΩ DC500V 输入/输出/电源/外壳相互间
介质强度 AC 2.0kV 50Hz 1min输入/输出/电源/外壳相互间
雷电冲击波电压 符合GB/T13850-1998的6.20规定的冲击（脉冲）电压
四、S4、N4系列非电量变送器通用技术条件
技术参数 性能指标
等级指数 S4：0.2级
N4：0.5级
使用环境温度 0～+45℃ RH≤93%
极限工作环境温度 -10℃～+60℃
温度系数 0～+60℃≤150ppm/℃
响应时间 ≤400ms；快速≤500μs
输入特性 直流电压输入量（包括辅助电源）为标称值的1.2倍，连续过输入
直流电流输入量为标称值的1.2倍，连续过输入
直流电压标称值的2倍，施加1s秒，重复10次，间隔10s
直流电流标称值的20倍，施加1s秒，重复5次，间隔300s
满量程调整范围 ≥20%
零点调整范围 ≥10%
辅助电源 AC220V±15%、AC110V±15%（50Hz）
DC220V±10%、DC110V±10%（50Hz）DC48V±10%、DC24V±10%
电源功耗 AC≤5VA;DC≤3VA
输出特性 输出信号中最大纹波量（Vp-p）与基准值之比乘以100不超过等级指数的两倍
直流电压输出0～100mV负载能力：≥100kΩ
直流电流输出0～1mA负载能力：0～15kΩ；若为直流辅助电源：≥10kΩ
直流电流输出0～10mA负载能力：0～1.5kΩ；若为直流辅助电源：≥1kΩ
直流电流输出0～20mA负载能力：0～500Ω
极限输出（max）:jndf14.5V、电流40mA
绝缘阻抗 ≥100MΩ DC500V 输入/输出/电源/外壳相互间
介质强度 AC 2.0kV 50Hz 1min输入/输出/电源/外壳相互间
雷电冲击波电压 符合GB/T13850-1998的6.20规定的冲击（脉冲）电压
