产品型号： | FPKR |
| 产品品牌： | 锦汉 | |
| 产品价格： | 100元/台 | |
| 所 在 地： | 浙江 嘉兴市 | |
| 发布日期： | 2017-07-04 | |
 |
||
详细说明
（一）概述
FPW型有功功率变送器、FPK型无功功率变送器及FPWK型有功功率/无功功率组合式变送器，是一种能将被测有功功率和无功功率转换成直流输出的仪器，其转换成的直流电流或电压为线性比例输出，并能反映出被测功率在线路中的传输方向。它们适用于频率为50Hz、60Hz及特殊频率的各种单、三相（平衡或不平衡）线路，配以适当的指示仪表或装置，可广泛地应用发电厂和输变电系统及其它对功率测量要求较高的场所。
FPWK型有功功率/无功功率组合变送器，具有与FPW/FPK一样的优异性能。只需一组输入连接线，只占用一个变送器空间，便可是时测量有功功率和无功功率。有功功率、无功功率对应的两个直流输出是隔离的。因此它是实现有功功率和无功功率测量最经济的配套仪器。
（二）型号、规格
FPW201：三相三线有功功率变送器
FPK201：三相三线无功功率变送器

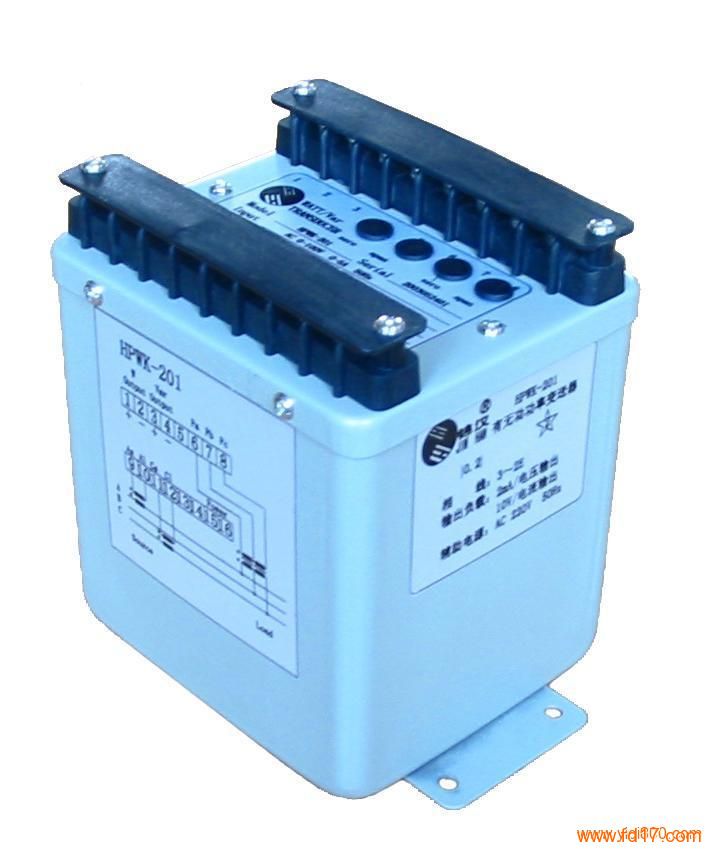

FPWK201：三相三线有功功率/无功功率组合变送器
FPKR:正弦无功功率变送器
FPWKA：有功功率、无功功率、电流组合式变送器
引用标准及规则：GB/T 13850-1998
准确度等极：0.2
稳定性：符合GB/T 13850-1998
工作温度：Ⅰ组 10-35oC
Ⅱ组 10-35oC
Ⅲ组 10-35oC
相对湿度：≤95%
响应时间：<400ms
输出纹波峰值：<0.4%
工作频率：标称频率±10%
输出负载：恒定电流输出 额定10V压降 最大15V压降
恒定电压输出 额定2mA 最大5mA输出
输出负载影响：<0.04%（额定负载范围内）
输入负载：电流回路<0.2VA
电压回路<0.1VA
辅助电源：额定电压80%-120%，额定频率90%-110%
输入过载范围：电流 3倍连续 10倍30秒 50倍1秒 80倍0.5秒
电压 最大2倍连续
绝缘强度：符合 GB/T13850-1998
冲击试验：ANSI C37.90a/1973,DIN IEC 255-4
(5kV 1.2/50us 脉冲电压)
电涌试验：IEC 255-4（2.5kV-0.25ms/ 1MHz）
标定幅度：满度最小±3%，需点最小±1%。
磁场影响：100安匝25厘米中心变化<0.025%
贮藏条件：温度-40-70oC，相对湿度20-99%无凝露
