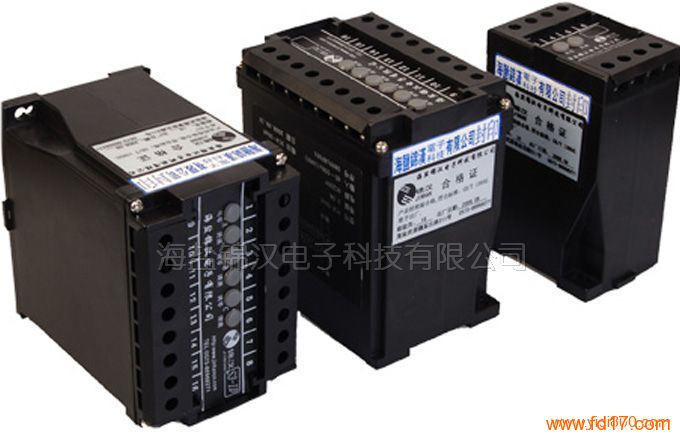

产品型号： | S3(T)-WD-3 |
| 产品品牌： | 锦汉 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 嘉兴市 | |
| 发布日期： | 2017-07-04 | |
 |
||
详细说明
概述
S3（T）、N3-WD型有功功率变送器是一种能将被测功率电量的电压电流分别采样、隔离放大，并经过高精度时分割乘法器运算，转换成与输入信号有功功率成线性比例直流信号输出的的仪器，它能反映被测功率在系统中的传输方向。该系列变送器适用于频率为50Hz或60Hz的单相、三相(平衡或不平衡)线路中,可广泛应用于电力及非电力系统对功率测量要求较高的场所,，可长期连续运行，实现对系统功率量的测量与控制。
特点
该系列产品测量精度高、转换性能好、温度特性好，有防雷电的保护功能。可具有测量逆向有功功率的能力.具有长距离传送能力（4~20mA，500Ω），固定方式，符合DIN46277，可按装于35mm之铝轨上。
选型指定事项
型号
S3(T)：0.2级
N3：0.5级
系统
1：单相二线系统
1S：单相二线系统(双输出)③
3：三相三线系统
3S：三相三线系统(双输出)③
3A：三相四线系统
3AS：三相四线系统(双输出)③
输入电流范围
1：0~1A 5：0~5A 0：其它
输入标称电压
1：110V 4：380V 7：450V
2：220V 5：100V 0：其它
3：190V 6：57.7V
输入频率信号
5：50±5Hz 6：60±5Hz 0：其它
输出范围①
V1：0~1V(-1~0~1V)
V2：0~5V(-5~0~5V)
V3：1~5V(1~3~5V)
V4：0~10V(0~5~10V)
V5：0~10V(-10~0~10V)
A1：0~1 mA(-1~0~1mA)
A2：0~10mA(-10~0~10mA）
A3：0~20 mA(0~10~20mA）
A4：4~20 mA(4~12~20mA）
A5：0~20 mA(-20~0~20mA）
0：其它
辅助电源
A：AC 110V D：DC 48V 0：其它
B：AC 220V E：DC110V
C：DC 24V F：DC 220V
逆功率是否需
Y：是 N：否
结构图：见图02
接线图：单相见图A6、A12
型号及参数填写示例：
（1） N3-WD-3-555A4BY
0.5级三相三线有功功率变送器
输入标称电流：5A；输入标称电压：100V；
标称输入功率②：866W；
输入信号频率：50±5Hz；
输出范围：4~12~20mA；
对应 -866~0~866W
辅助电源：AC220V。需要测量逆向功率。
（2） S3(T)-WD-3-155A3BN
0.2级三相三线有功功率变送器
输入标称电流：1A；输入标称电压：100V；
标称输入功率②：170W；
输入信号频率：50±5Hz；
输出范围：0~20mA；
对应 0~170W
辅助电源：AC220V。不需要测量逆向功率。
（3） S3(T)-WD-3A-525V5BY
0.2级三相三线有功功率变送器
输入标称电流：5A；输入标称电压：220V；
标称输入功率②：3300W；
输入信号频率：50±5Hz；
输出范围：-10~0~10V；
对应 -3300~0~3300W
辅助电源：AC220V。需要测量逆向功率。
