产品型号： | GPV |
| 产品品牌： | 锦汉 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 嘉兴市 | |
| 发布日期： | 2017-07-04 | |
 |
||
详细说明
（一）概述
交流电流、电压变送器是一种能将被测交流电流、电压转换成按线性比例输出的直流电流或电压的仪器。配以相应的指示仪表或装置，可在电力系统交流电路中实现对电流、电压的测量和控制。
GPAR、GPVR与GPA、GPV、GPAX、GPVX的区别是真有效值变换，不随波形畸变而影响测量精度，因此特别适用于波形畸变严重的地区。
（二）型号、规格

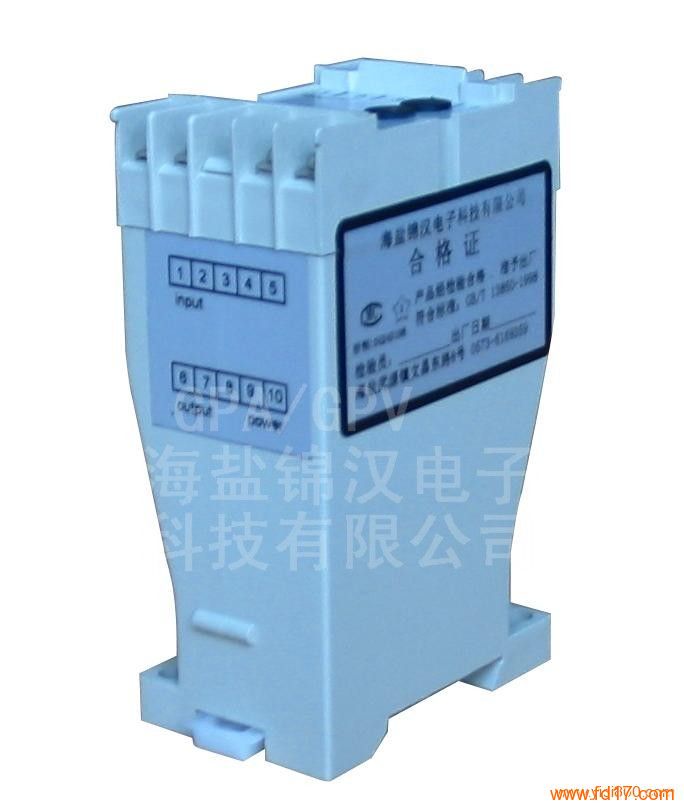

型号：GPA —交流电流变送器（平均值转换，有效值标定）(图1)
GPV —交流电压变送器（平均值转换，有效值标定）(图1)
GPAX—交流电流变送器（平均值转换，有效值标定，三组合）(图2)
GPVX—交流电压变送器（平均值转换，有效值标定，三组合）(图2)
GPAR—交流电流变送器（真有效值转换）(图1)
GPVR—交流电压变送器（真有效值转换）(图1)
参数规格：
Vn:
输入电压 Vn
量程
范围 V1
120V
0～150V V2
240V
0～300V On:输出
An:
输入电流 An
量程
范围 A1
1A
0～1.2A A2
5A
0～6A 01
0～1mA 02
0～20mA 03
4～20mA
04
0～5mA 05
0～10mA
Fn:
输入频率 Fn
量程
范围 F1
50Hz
45～55Hz F2
60Hz
55～65Hz
07
0～1V 08
0～5V 09
0～10V
Pn:
辅助电源 Pn
量程 P1
AC 100V P2
AC 220V
010
2～10V 011
1～5V
注：*自电源方式输出规格无O3、O10、O11。电流回路、电压回路功耗为1VA。
*自电源方式电压输入规格V1：10～150V、V2：20～300V。
*GPA/GPV辅助电源功耗<3VA；GPAX/GPVX辅助电源功耗<8VA。
（三）订货须知
签定订货合同时应详细写明所需要的型号、规格，对所选择的型号、规格按下列格式要求将代号填入，特殊规格文字说明。
— — — — — 输出规格
型号 辅助电源
输入量程 输入频率
例1. GPA—A2—F1—P2—O3
电流变送器
输 入：0～5A
频 率：50Hz
辅助电源：AC 220V
输 出：0-5V/0～1mA
例2. GPV—V1—F1—P2—08/0i 二路输出
电压变送器
输 入：0～120V
频 率：50Hz
辅助电源：AC 220V
输 出：0～5V/0～1mA
例3. GPV—V1—F1—PD2—08 按0～150V标定
电压变送器
输 入：0～150V
频 率：50Hz
辅助电源：DC 220V
输 出：0～5V
