产品型号： | JCRD-83 |
| 产品品牌： | 精博仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2020-01-13 | |
 |
||
详细说明
工作原理：

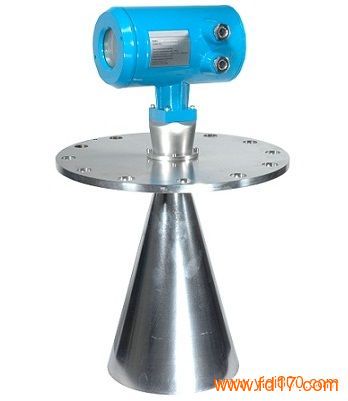

JCRD83智能雷达物位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波的传播速度和光速可以看成一样，在传播过程中通过电子部件转换成物位信号。这是智能雷达物位计的工作原理！
智能雷达物位计可以看作一种特殊的时间延伸工具，这就保证了在极短时间内的稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
智能雷达物位计的工作原理从以下两方面阐述：
1）输入
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。
正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D
2）输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
技术参数：
最大量程：35m
测量精度：±10mm
过程连接：法兰304/316L
天线材料：不锈钢304/316L /PTFE
过程温度：-40…250 °C
过程压力：-1.0…40bar
频率范围：6.8GHz
信号输出：两线制4…20mA/HART
产品特点：
1、雷达液位计可以测量液体、固体介质比如：原油、浆料、原煤、粉煤、挥发性液体等；
2、可以在真空中测量可以测量所有介质常数>1.8的介质，测量范围可达35m；
3、供电和输出信号通过一根两芯线缆（回路电路）,采用4…20mA输出或数字型信号输出；
4、非接触式测量安装方便采用极其稳定的材料牢固耐用，精确可靠分辨率可达1mm；
5、不受噪音、蒸汽、粉尘、真空等工况影响；
6、不受介质密度和温度的变化，过程压力可达40bar,介质温度可达300℃；
7、安装方式有多种可以选择：顶部安装、侧面安装、旁通管安装、导波管安装；
