产品型号： | TDS-100F |
| 产品品牌： | 精博仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2020-11-09 | |
 |
||
详细说明
产品概述：

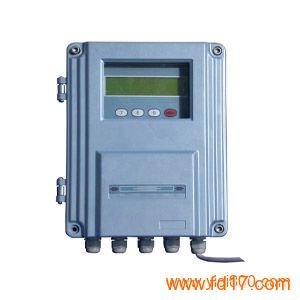

TDS-100F固定式超声波流量仪表引是以“时差法”为原理，测量圆管内液体流量的仪表。它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。灵活多变的中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场简单方便的传感器易于现场人员安装维护。可广泛应用于石油、化工、冶金、电力、给排水等领域。
技术参数：
项 目 性能/参数
测
量
主
机 准确度 1.0 %
重复性 0.2%
流速范围 0-64m/s
测量周期 500mS (每秒2次，每个周期采集128组数据)
测量原理 超声波时差原理，4字节IEEE754浮点运算
显示接口 可连接2×10背光型汉字或者2×20字符型液晶显示器
操 作 外接16键轻触键盘以及PC计算机设参软件
输 入 两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓差法）
输 出 电流信号 (可选模块)：4-20mA, 阻抗600Ω浮空，准确度0.1% 。
频率信号 (可选模块)：1-9999Hz之间任选，OCT输出。
脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程，默认200ms) 。
报警信号：双路OCT输出，可选近20种源信号。
数据接口：隔离RS485串行接口。
通讯协议 MODBUS协议、MBUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议
其它功能 自动记忆前512天，128个月，前10年的累积流量和工作状态；
自动记忆前16次上、断电时间和流量并可实现自动或手动补加；
可编程定量控制器（可使用外部输入信号或MODBUS指令启动）；
1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；
工作参数可固化到机内的FLASH存储器中，上电时自动调出；
用户能够通过E-mail传送来的代码文件实现软件升级
故障自诊断功能。
故障时间计时器。
工作电流 50mA (不连接键盘显示和蜂鸣器不响的条件下)
备用电池 使用CR2032，在24VDC断电条件下保持10万小时数据不丢失
环境温度 -10℃～70℃(大于此温度范围要求请与厂家联系)
工作时间 连续
插入式 测量管道材质不限（不停产安装）适用于管径DN80以上。
管段式 π型管段式：适用于管径DN25-DN40，整机测量精度±0.5%
标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5%
信号电缆 专用SEYV75-2屏蔽双绞线缆，出厂标配5米，特定场合单根可加长至500 米（不推荐）。
防护等级 IP68(可浸水工作)
可测
管道 管材 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。
衬材 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
内径 15mm～6000mm（π型管段式内径可小至2毫米）
直管段长度 上游≥10D，下游≥5D，距泵出口处≥30D。
测量
介质 种 类 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的满管均匀液体。
浊 度 ≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。
温 度 -40℃～160℃
流 向 可对正反向流量分别计量，并可计量净流量。
