产品型号： | JCLUGB-C |
| 产品品牌： | 精博仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2020-07-13 | |
 |
||
详细说明
产品概述：

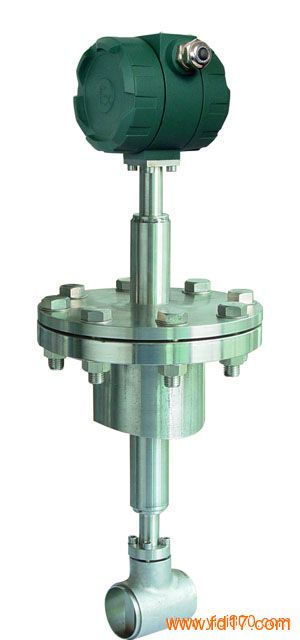

JCLUGB插入式涡街流量计用于测量内径DN250～1000mm工业管道的液体、气体或蒸汽的流量。仪表可采用带阀门的不停车安装方法。插入式涡街流量计按国际标准化组织 IS07145 《在环形截面封闭管道中的流体流量测定一在截面一点的速度测量法》采用埋入压电晶体的涡街测速探头 , 插入大口径工业管道内 , 将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或 4～20mA信号输出，该流量计结构简单，价格低兼，可广泛用于各种计量场合。
适用介质：气体、液体、蒸汽；
不适用介质：高粘度液体；
流体管道不可有明显振动；
可实现不断流拆装传感器，可实现放大器与传感器分离；
仪表具有一定抗环境振动性能。
技术参数：
测量流体
气体、蒸汽
液体
精度
±1.5%
±1.0%
重复性
±0.5%
±0.33%
雷诺数
2×104～7×106
介质温度
扩展
-40℃～+350℃
标准
-40℃～+250℃
量程比
10:1
口径范围
DN15～DN500
工作压力
1.6Mpa/2.5Mpa/4.0Mpa其他
流速范围
5～70m/s
0.5～7m/s
接液材料
304不锈钢/316L不锈钢
法兰材料
碳钢法兰/304法兰/316L法兰
螺栓材料
碳钢
检测探头
316L不锈钢
连杆支架
304不锈钢
散热器
铝合金
安装形式
夹持式/法兰式
防护等级
IP65/IP68
电源
24VDC（18～30V）/电池供电
信号输出
4-20mA、数字脉冲
通讯
HART通讯/Modbus协议/Profibus协议
电气接口
2×M20*1.5
防爆形式
非防爆型/本安/隔爆
结构形式
一体型/分体型
环境温度
带LCD：-10～60℃/无LCD：-20～60℃
相对湿度
湿度5%～90%
产品特点：
可在很宽的流量范围内精确测量气体、液体和蒸汽的流量而不受流体物理性质的影响。
不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温，高压，
安全防爆，适用于恶劣环境
无可动部件、无孔洞缝隙设计，产品无磨损、耐脏污，无须机械维修，使用寿命长
采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上;
温压补偿一体化设计;
电流输出均为电隔离型,具有良好的共模干扰抑制能力;
同时显示流量值与累计流量值,不必轮流切换。
采用抗振动探头，有效消除外界振动影响。
电路采用表面贴装工艺，结构紧凑，可靠性高。
采用分体式信号转换器，电缆最长10米。
量程比宽达20：1
仪表整体结构设计合理，动态测量范围宽，压力损失小
表体采用不锈钢材质，可适用于腐蚀性介质的测量；
现场液晶显示，脉冲、4～20mA输出或485通迅，可与工业自动化系统连接；
选型资料：
【流量范围】
涡街流量计
公称通径ＤN
(ｍｍ)
流量范围（ｍ３／ｈ）
液 体
气 体
蒸 汽
100～1000
1000～8000
930～8000
JCLUGC
300
150～1500
1500～11500
1330～11440
JCLUGC
350
200～2000
2000～15600
1800～15600
JCLUGC
400
250～2500
2500～20000
2400～20000
JCLUGC
500
400～4000
4000～30000
3700～31800
JCLUGC
600
500～5000
5000～45000
5300～45800
JCLUGC
700
700～7000
7000～60000
7300～62300
JCLUGC
800
900～9000
9000～80000
9500～81400
