产品型号： | LWQ |
| 产品品牌： | 精博仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2020-10-29 | |
 |
||
详细说明
产品概述：

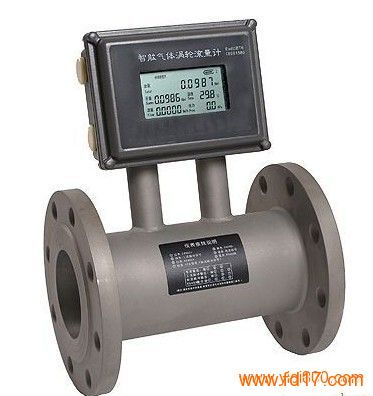

LWQ气体涡轮流量计是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。
产品特点：
◆流量范围宽 ，重复性好，精度高，压力损失小；
◆使动流量低.低流速，微小量测量范围。
◆具有五段仪表系数设定及自动修正的功能；
◆内置式压力、温度传感器，安全性能高、结构紧凑、外形美观
◆特有实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久性保存；
◆重复性好，短期重复性可达0.05%～0.2%，在贸易结算中是优先选用的流量计。
◆输出脉冲频率信号，适用于总量计量与计算机连接，无零点飘移，抗干扰能力强。
◆可获得很好的频率信号(3-4kHz)，信号分辨率强。
◆结构紧凑轻巧，安装维护方便，流通能力大。
◆合金涡轮强度高、耐腐蚀、抗老化、使用寿命长。
◆仪表具有防爆及防护功能，防爆标志为 ExdⅡBT4, ExiaⅡCT4, 防护等级为 IP55
技术参数：
信号输出 脉冲、4-20mA
供电电源 24VDC±15% + 锂电池
精度等级 1.5~1.0级
测量范围 标准量程或扩展量程
显示器 可选
温压补偿 可选
通讯接口 RS485
实时记录 有
仪表材质 铝合金或不锈钢
防爆等级 ExdIIBT6或ExiaIICT4
防护等级 IP65
整机功耗 ＜1W
仪表通经 DN25~DN300
安装方式 法兰安装
介质温度 -20℃~80℃
环境温度 -30℃~60℃
测量范围：
仪表通径 代码 标准量程 代码 扩展量程
DN25 （1"） S 2.5-25m3/h W 4-40m3/h
DN40 （1.5"） S 5-50m3/h W 6-60m3/h
DN50 （2"） S1 6-65m3/h W1 5-70m3/h
S2 10-100m3/h W2 8-100m3/h
DN80 （3"） S1 13-250m3/h W1 10-160m3/h
S2 20-400m3/h W2
DN100 （4"） S1 20-400m3/h W1 13-250m3/h
S2 32-650m3/h W2
DN150 （6"） S1 32-650m3/h W1 80-1600m3/h
S2 50-1000m3/h W2
DN200 （8"） S1 80-1600m3/h W1 50-1000m3/h
S2 130-2500 m3/h W2
DN 250 （10"） S1 130-2500 m3/h W1 80-1600 m3/h
S2 200-4000 m3/h W2
DN 300 （12"） S 200-4000 m3/h W1 130-2500 m3/h
1.选型说明：
用户在选型时，应根据管道公称压力、介质最高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
为使流量计的使用性能最佳，流量计的使用流量范围应在（20%～80%）Qmax范围内比较合适。
2.选型谱表：
型 号 说 明
LWQ □ □ □
仪表类型 无 基本型，脉冲输出
A 电流输出型
B 现场显示型
C 显示输出型（现场显示 + 电流输出）
D 温压补偿型
仪表口径 25 25mm
40 40 mm
50 50 mm
65 65 mm
80 80 mm
100 100 mm
150 150 mm
200 200 mm
250 250 mm
300 300 mm
传感器材质 无 基本材质，优质铝合金。
（最高耐压：1.0MPa）
S 不锈钢材质。（高压防腐型）
1、 用户在定购涡轮流量传感器时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。当有防爆要求时必须选防爆型传感器，并严格注意防爆等级。
2、 需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长度
