产品型号： | JCLDB |
| 产品品牌： | 精博仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2020-08-13 | |
 |
||
详细说明
产品概述：

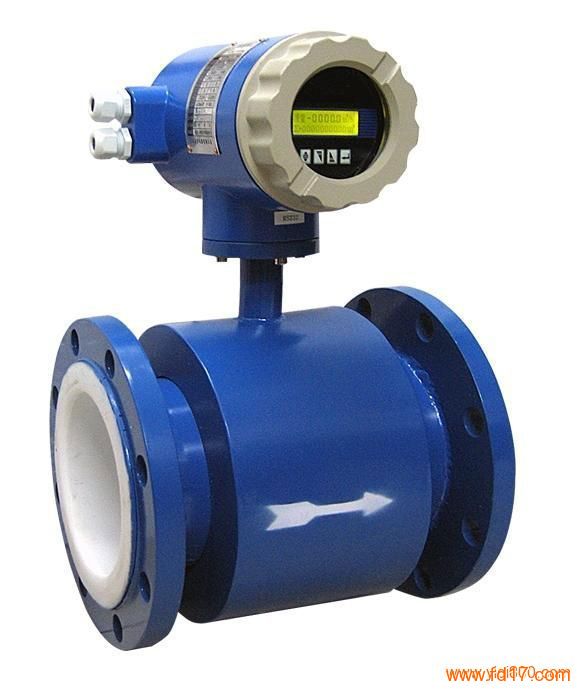

JCLDB型智能电磁流量计由传感器和转换器两部分构成。电磁流量计是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。电磁流量计除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
电磁流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
产品特点：
适用介质：任何导电液体
不适用介质：不导电液体、气体、蒸汽
负压管道无法使用
极强的抗腐蚀能力，几乎可测任何导电液体
测量不受流体密度、粘度、温度、压力和电导率变化的影响
抗干扰力强，几乎不受外界干扰
仪表内部无任何阻流部件，无压损，属于节能型仪表
直管段要求低，可在线标定
具有自检和自诊断功能，方便检修
在现场可根据用户实际需要在线修改量
选型资料：
电磁流量计选型\流量范围：
通径（mm) 10 15 20 25 32 40 50 65
最小流量( m3/h) 0.02 0.06 0.12 0.16 0.29 0.452 0.7 1.19
常用量程( m3/h) 1 2 4 6 9 15 22 35
最大流量( m3/h) 4.24 9.54 16.96 26.5 43.42 67.85 106 179
通径（mm) 80 100 125 150 200 250 300 350
最小流量( m3/h) 1.8 2.82 4.41 6.36 11.3 17.6 25.4 34.6
常用量程( m3/h) 55 85 130 190 340 530 750 1000
最大流量( m3/h) 271 424 662 954 1690 2650 3810 5196
通径（mm) 400 450 500 550 600 700 800 900
最小流量( m3/h) 45.2 57.2 77.6 85.5 101 138 180 229
常用量程( m3/h) 1200 1400 1700 2000 2500 2800 3600 4500
最大流量( m3/h) 6780 8570 10600 12800 15200 20700 27100 34300
电极材料的选择：
应根据被测流体的腐蚀性来选择电极的材料，请查有关手册，对于特殊流体应作腐蚀性试验
材料 代号 耐腐蚀性能
316L不锈钢 V 1适用于工业、生活用水，原水井水，城市污水等中性溶液
2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等
哈氏合金C HC 1适用于耐氧化性酸，如硝酸、混酸、铬酸与硫酸的混合物
2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu
3对海水、碱溶液，氧化物溶液有极好的耐腐蚀性
4不适用：盐酸
哈氏合金B HB 1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性
2不适用：硝酸
钛 Ti 耐海水，各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀
钽 Ta 除了氢氟酸外，几乎能耐一切化学介质的腐蚀。但价格昂贵
铂 Pt 适用所有的酸碱盐溶液（发烟硫酸及硝酸）
碳化钨 W 具有优异的耐磨性能，专用于泥浆、纸浆等磨损性介质
内衬材料的选择：
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料
衬里材料
耐腐蚀性能
工作温度
适用范围
氯丁橡胶Ne 耐一般低浓度酸碱盐的腐蚀 -20～70℃ 工业用水污水低浓度酸碱盐
聚氨酯橡胶PO 有极好的耐磨性能,专用于强磨损性浆液,不耐腐 -10～60℃ 含固体颗粒的液体(水泥浆矿浆等)
聚全氟乙丙烯FEP 1耐热耐腐蚀性与PTFE相当
2机械强度高,抗磨损性能好
3内表光滑，不易粘附沉淀物
4有很好的耐负压,抗真空作用 -40～180℃ 除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质
聚四氟乙烯PTFE 几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差 -40～180℃ 不能用于负压管道及磨损性较强的流体
