产品型号： | AGP |
| 产品品牌： | 安科瑞 | |
| 产品价格： | 2100元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2014-01-02 | |
 |
||
详细说明
1 概述

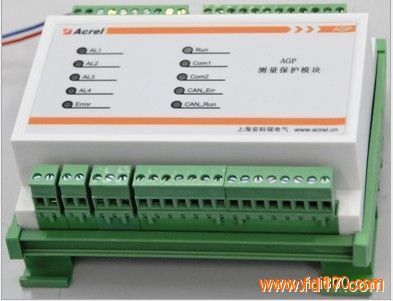

AGP 测量保护模块,采用最新的32 位单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。通过检测线路的电流、电压、频率等参量，实现线路的测量及保护。该模块可具有RS485 远程通讯接口、Modbus_RTU、Profibus_DP、Can Open 通讯接口、开关量输入、继电器输出等功能，方便与PLC、工控机等工控设备组成网络系统，实现线路运行的远程监控。
2 AGP风力发电测量保护模块
采用交流采样测量方法测量变化的电压/电流值。使用3.2KHz的速率采样每一相的所有数据，在周期内进行积分运算，通过计算得到均方根值。有功功率通过计算电流和电压相乘值的积分得到。
AGP300具有电网解列的监测功能，包含两个可根据时间的欠压保护来达到LVRT（低电压穿越）和STI（瞬时电压中断）功能。
2.1产品特点
三相电流电压交流采样，真有效值计算
电流、电压、频率精度0.5级，有功、无功、电能精度1级
4 个可编程继电器输出
1个自检继电器输出
保护功能可自由设置输出
重要参数，2级保护，可根据故障严酷等级快速响应
保护动作时间范围可由0.02~99.99S
多种通讯协议，兼容各类系统
集成上位机软件，方便设置调试
24 Vdc 电源供给
2.2 保护功能
过频保护
欠频保护
频率变化率保护
过压保护
欠压保护
电压不对称保护
过载
欠载（逆功）保护
负载不平衡保护
相位漂移保护
根据时间的欠压保护A、B（实现LVRT和STI）
2.3 相关标准
GB 14598.27-2008 量度继电器和保护装置 第 27 部分:产品安全要求
GB/T 14598.3-2006 电气继电器 第5部分量度继电器和保护继电器的绝缘配合要求和试验
GB/T 14285-2006 继电保护和安全自动装置技术规程
GB/T 14598.14-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验
GB/T 14598.9-2002 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验
GB/T 14598.10-2007 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验
GB/T 14598.18-2007 电磁兼容 试验和测量技术 浪涌（冲击）抗扰性试验
GB/T 14598.13-200 电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度2 产品型号及规格
