产品型号： | WAW-300C |
| 产品品牌： | 凯德仪器 | |
| 产品价格： | 156000元/台 | |
| 所 在 地： | 山东 济南市 | |
| 发布日期： | 2018-12-04 | |
 |
||
详细说明
产品类别：WAW油缸下置式机型—C型机

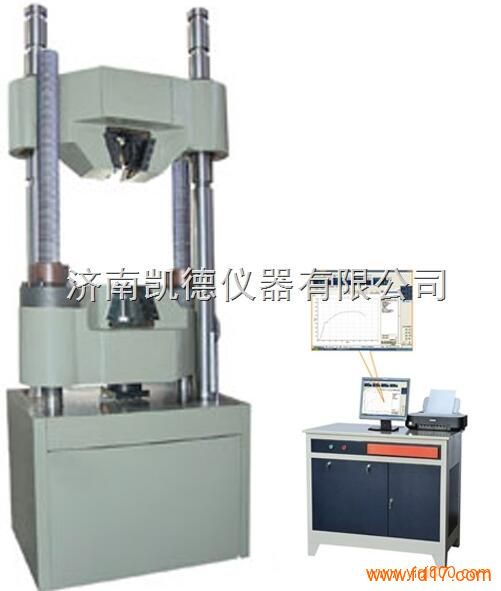

产品名称：微机控制电液伺服万试验机--WAW-C油缸下置式系列
产品型号：WAW-100C/300C/600C/1000C(100-1000kN)
产品说明:
一、WAW-C系列微机控制电液伺服万能试验机功能及特点
1、功能：WAW-C系列微机控制电液伺服万能试验机采用油缸下置式主机，涡轮蜗杆传动，主要用于各种金属、非金属材料的拉伸、压缩、弯曲和剪切试验，以及一些产品的特殊试验，适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域，试验操作和数据处理符合GB228-2002/2010《室温材料 金属拉伸试验方法》等标准的要求。
2、性能特点：
2．1主机：采用油缸下置、涡轮蜗杆传动式主机，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机下横梁和工作台之间。
2．2传动系统：采用横穿移动横梁的蜗轮蜗杆传动机构来调整试验空间，使传动系统与定位系统彻底分离，加载系统几何中心与受力中心完全一致，保证了上下钳口的同轴度和主机的耐久性。
2．3液压系统（一体式油源）
2．3.1 采用进口高压齿轮泵噪音低、压力平稳。
2．3.2 动力系统与操作台一体化设计，便于操作，节省实验空间。
2．3.3 表面经喷塑处理，外形美观。
2．4控制系统
2．4.1 实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2．4.2 数据采集系统由4路高精准32位A/D转换通道组成。最高分辨率达1/500000，全程不分档；
2．4.3 选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
2．4.4 符合PCI总线标准，微机自动识别和安装，做到“即插即测"；
2．4.5 电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
二、WAW-C系列微机控制电液伺服万能试验机技术参数：
产品型号 WAW-100C/300C WAW-600C WAW-1000C
最大试验力(KN) 100 300 600 1000
试验力测量范围(KN) 2-100 6-300 12-600 20-1000
试验力示值精度 ±1%
位移测量分辨力 0.01mm
变形测量精度 ±0.5%
恒力、恒变形、恒位移控制精度 设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.5%以内
变形速率控制精度 速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
最大拉伸空间 600mm 800mm 800mm 850mm
最大压缩空间 500mm 700mm 700mm 750mm
扁试样夹持厚度 0-15mm 0-15mm 0-40mm
圆试样夹持直径mm φ6-φ22 φ6-φ26 φ13-φ40 φ13-φ60
弯曲试验支滚间距 450mm
支滚宽度 140mm
支点直径 30m 40mm
活塞行程 250mm
夹紧方式 内置式液压夹紧
外形
尺寸 主机mm 900×550×1900 1100×650×2325 1225×750×2640
油源mm 1140×700×930
整机重量kg 2200/2800 3000 4500
注：以上为标准配置，可根据客户要求特殊定做。
