详细说明

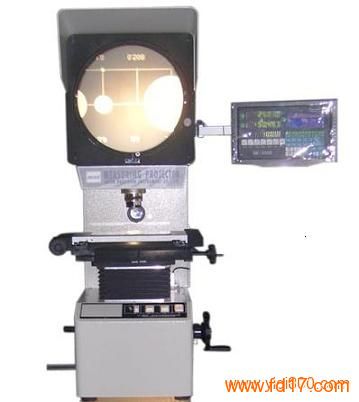

仪器型号 正像型
反像型 HB12-3015 HB16-3015
工作台 工作台面尺寸(mm) 408x126 455*126
X坐标行程(mm) 200 300
Y坐标行程(mm) 90(调焦) 90(调焦)
Z坐标行程(mm) 100 150
仪器测量精度 3+L/200 3+L/200
X,Y坐标数显解析度:0.0005mm
投影屏 投影屏尺寸(mm) φ330 φ425
投影旋转范围:0~360度
旋转角度数显解析度:1’或0.01度
φ300物镜 放大倍数 10X(标配) 20X(可选) 50X(可选) 100X(可选)
物方线视场(mm) φ30 φ15 φ6 φ3
物方工作距(mm) 77.7 44.3 38.4 25.3
测量最大高度(mm) 90 90 90 90
φ400物镜 放大倍数 5X(可选) 10X(标配) 20X(可选) 50X(可选) 100X(可选)
物方线视场(mm) φ80 φ40 φ20 φ8 φ4
物方工作距(mm) 93.7 103.9 95.1 65.7 35.0
测量最大高度(mm) 90 90 90 90 90
数据处理系统 DC-3000多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出
仪器照明 透射与反射照明光源均为24V/150W卤素灯
仪器电源 110V/220V(AC)，50/60Hz，总功率400W
冷却方式 强制风冷(3轴流风扇)
外形尺寸 长×高×宽(mm) 1150×600×960 1350×6600×1170
仪器重量 Kg 150 200
