产品型号： | XYUHZ |
| 产品品牌： | 翔宇 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2016-08-27 | |
 |
||
详细说明
翻板液位计的详细资料：

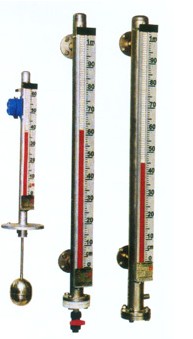

XY-UHZ磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。
磁翻板液位计配置上、下限开关输出，可实 现远距离报警、限位控制。
磁翻板液位计配置变送器，可实现液位的远 距离指示、检测与控制。
根据在容器安装位置的不同，提供侧装和顶装两种形式。
根据工作介质不同，提供不锈钢和ABS工程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。
结构特点
l 基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。 液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
l 上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。
l 电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。
主要技术参数
安装形式内容 侧装式 顶装式
安装间距
(测量范围) 500,800,1100,1400,1700,
2000,2500,3000,3500,4000,
4500,5000,5500,6000mm 500,800,1100,1400,1700,
2000,2500,3000mm
工作压力 0.6,1.6,2.5,4.0MPa 0.6,1.6,2.5MPa
介质密度 ≥ 0.5g/cm 3 ≥ 0.76g/cm 3
连接法兰 不锈钢 法兰 20-40(D N 20 P N 4.0)
(GB9119-88) 法兰 200-25(D N 200 P N 2.5)
(GB9119-88)
ABS 法兰 20-10(D N 20 P N 1.0) (GB9119-88) 法兰 200-6(D N 200 P N 0.6)
(GB9119-88)
主体材料 ABS( 工作压力 0.6MPa) 1Cr18Ni9T
介质温度 -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
环境温度 -40 ℃ ~+70 ℃
示值误差 ± 10mm
介质粘度 ≤ 1st(10 - 4 m/s)
上下限开关
输出 1. 控制灵敏度 : 10mm
2. 输出接点容量 : AC220V2A
3. 接点寿命 : 5 × 10 4
电远传连续显示 1. 精度 : ± 1.5%
2. 输出负载 : 750
3. 输出信号 : 0~10mA 输出 ,220VAC 电源
4~20mA 输出 ,24VDC 二线制
4. 防爆特征 ia Ⅱ CT4 本质安全型
型号
1．翻柱式磁浮子液位计的组成如下：
XY-UHZ磁翻板液位计
代码
1
2
安装方式
侧装式
顶装式
代码
1
2
主体材质
ABS
1Cr18Ni9Ti
代码
1
2
3
4
公称压力
0.6MPa( 仅适用于主体材质为 ABS 时 )
1.6Mpa
2.5Mpa
4.0MPa
代码
1
2
3
4
5
型式
基本型
带上、下限开关输出
带电远传 (0~10mA 输出 ,220V,AC)
带电远传 (4~20mA 输出 ,24V,DC)
带本安防爆型远传 (4~20mA 输出 ,24V,DC)
安装间距 ( 测量范围 )
L1
安装深度 ( 顶装式 ) (0~4000mm 任选 )
介质
密度
g/cm3
XY-UHZ 1 1 1 1 L= □ L= □ p= □
