产品型号： | JHKY |
| 产品品牌： | 开元仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2010-08-15 | |
 |
||
详细说明
一、概述
电磁流量计是根据法拉第电磁感应定律制定，用来测量导电流体的体积流量。由于独特的特点，目前已广泛地应用于工业上各种导电液体的测量。主要用于化工、造纸、食品、纺织、冶金、环保、给排水等行业，与计算机配套可实现系统控制。
二、原理结构

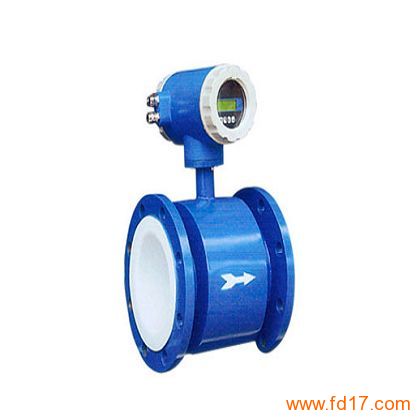

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势E 正比于磁通量密度B，测量管内径d与平均流速v的乘积。电动势E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
三、性能特点
1.仪表结构简单、可靠，无可动部件，工作寿命长。
2.无截流阻流部件，不存在压力损失和流体堵塞现象。
3.无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
4.测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理的影响。
5.采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
6.备有管道式、插入式等多种流量计型号。
7.采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
8.具备一体化和分离型两种型式。
9.高清晰度LCD背光显示。
四、技术参数
1、仪表精度：管道式0.2、0.5级、1.0级；插入式2.5级
2、测量介质：电导率大于5μS/cm的各种液体和液固两相流体。
3、流速范围：0.2～15m/s
4、工作压力：4.0MPa
5、环境温度：-40℃～+70℃
6、介质温度：聚四氟乙烯衬里≤180℃, 橡胶材质衬里≤65℃
7、防爆标志：ExmibdⅡBT4，ExmiadⅡCT4
8、外壳防护：一体化型： IP65；分 离 型： 传感器IP68(水下5米仅限于橡胶衬里)； 转换器IP65
9、输出信号：4～20mA.DC，负载电阻0～750Ω
10、通讯输出：RS485或CAN总线
11、电气连接：M20×1.5内螺纹，φ10电缆孔
12、电源电压：85～265V.AC、24±10%V.DC
13、最大功耗：≤20W
