产品型号： | KX-LDE |
| 产品品牌： | 科星 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2012-02-21 | |
 |
||
详细说明

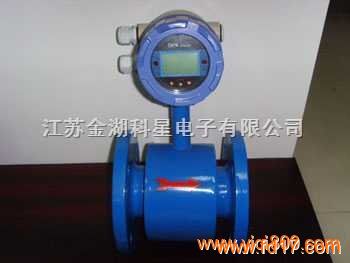

KX-LDE型智能电磁流量计特别设计了带背光光宽温的中文液晶显示器。功能齐全实用，显示直观，可选红外遥控菜单调整，操作使用更加方便。独特的电导率测量功能。自动判别传感器是否空管的检测，进一步保证产品的测量精度。
产品特点
◆ 流量的测量不受流体的密度，粘度，温度，压力和导电率的影响，传感器应电压信号与平均流速成线性关系，因此测量精度高。
◆ 测量管道内无阻流件，因此没有福建的压力损失，测量管道内无可动部件，因此传感器寿命极高。
◆ 传感器部分只有内衬的电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
◆ 由于感应电压信号是在整个充满磁场的空间形成的，是管道截面上的平均值，因此传感器所以需的直管段较短，长度为五倍的管直径。
◆ KX-LDE转换器采用国际最先进的单片机(MCU)和表面贴装技术(CMT)，性能可靠，精度高，功耗低，零点稳定。
◆ 参数设定方便，点击中文显示LCD，汉化显示菜单，全汉字菜单操作，显示累积流量，瞬时流量，流速，流量百分比等。双向测量系统，可测量正向流量，反向流量。
◆ KX-LDE系列电磁流量计提供无障碍的流量测量，可用于精度测量电导率大于5uS/cm的液体、纸浆、泥浆、矿浆的流量。
工作原理
KX-LDE型电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动导体中产生感应电势，其感应电势E为：
E=KCVD
K————仪表常数
式中： C————磁感应强度
V————测量管道截面内的平均流速
D————测量管道截面的内径
测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体 的流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，实现流体瞬时流量、累积流量的显示及流量数据与微机系统之间的通讯和控制。
产品分类
KX-LDE系列法兰式电磁流量计
◆卓越的性能，在0.5～10m/s流量范围内提供±0.5%的精度
◆多种衬里材料和电极材料选择
◆全焊接的钢外壳实现了最佳的防护
◆脉冲直流励磁技术
◆多种通讯协议供选
◆汉化显示菜单，全汉字菜单操作，高清晰度背光LCD显示
◆采用电导率测量功能，可以判别传感是否空管的检测
KX-LDE系列分体式电磁流量计
◆适用于恶劣的现场环境
◆卓越的性能，在0.5～10m/s流量范围内提供±0.5%的精度
◆多种衬里材料和电极材料选择
◆全焊接的钢外壳实现了最佳的防护
◆脉冲直流励磁技术
◆多种通讯协议供选
◆汉化显示菜单，全汉字菜单操作，高清晰度背光LCD显示
◆采用电导率测量功能，可以判别传感是否空管的检测
KX-LDE系列夹持式电磁流量计
◆紧凑、坚固和轻量化的设计易于安装
◆极大的适应性，符合ANSI，DIN等无法兰设计
◆卓越的性能，在0.5～10m/s流量范围内提供±0.5%的精度
◆多种衬里材料和电极材料选择
◆全焊接的钢外壳实现了最佳的防护
◆脉冲直流励磁技术
◆多种通讯协议供选
◆汉化显示菜单，
◆全汉字菜单操作，高清晰度背光LCD显示
◆采用电导率测量功能，可以判别传感是否空管的检测
KX-LDE系列插入式电磁流量计
◆适用大中径管道及不断流情况下流量测量，便于安装拆卸和维修
◆耐腐蚀全不锈钢材质
◆ABS全模具生产模头
◆结构简单、牢固、无活动不见、使用寿命长
◆体积小、重量轻，安装方便，维护量小
◆测量范围大，不受温度、密度、压力、粘度、导电率等变化影响，压力损失为零
性能参数
性能
参数
口径范围
DN15～600mm
流速范围
0.5%m/s～10m/s
测量精度
±0.5%
重复性
0.2%
公称压力
1.6MPa,2.5MPa,4.0MPa
介质温度
-25℃～+150℃
环境温度
-10℃～+50℃
转换器输出
电流输出
4～20mA DC 负载阻抗≦700Ω
脉冲输出
0-1KHZ 幅值可选
脉冲当量
通经DN(mm) 15-32 40-100 125-600
累积最小分辨率m3 0.01 0.1 1
脉冲当量m3/cp 0.00001 0.0001 0.001
可选配置
RS-485通讯 HART协议
流量报警 1-5V电压输出
显示方式
汉字显示 累计流量八位 瞬时流量五位
断电数据保持
≧10年
工作电压
AC85～240V，45～65HZ
功率消耗
小于20W
防护等级
IP65
电缆长度(分体型)
(转换器与传感器)标准长度10可选
