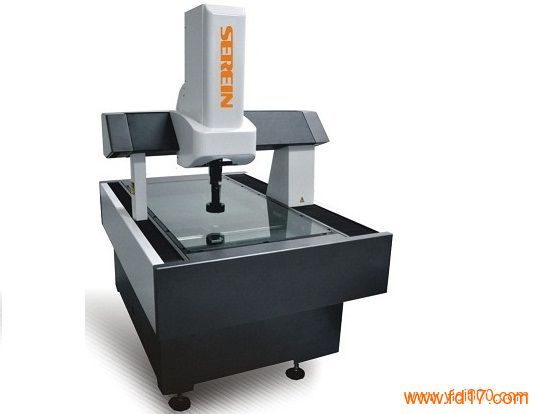

超大测量行程SVM影像仪


超大测量行程SVM影像仪
产品型号: SVM系列
产品品牌: 海克斯康 思瑞
产品价格: 88888元/台
所 在 地: 广东 东莞市
发布日期: 2013-05-11

详细说明

产品介绍
SVM系列光学影像测量机是利用光学放大成像,将显微镜下观测到的物体影像数字化,结合控制软件进物体的几何尺寸测量以及绘图,并可将数据表格化以及进行后期处理。适用于机械、电子、电器、模具以及精密五金的检测和设计开发。
设备特点:
• 采用全花岗石结构,保证机械系统的稳定性
• 表面环形光和轮廓光均采用连续可调的LED冷光源,避  免造成被测物体的热变形 ,使用寿命长
• X Y导轨均采用高精度自洁式空气轴承,运动更平稳,导轨永不受磨损
• 三轴均采用高精度欧洲进口光栅尺,系统分辨率可达0.4um
• Y轴采用整体燕尾式导轨,在降低机器重量的同时,有效消除了运动扭摆,保证了测量精度和稳定性
• 各运动轴均采用直流伺服驱动,确保运动的平稳和准确
• X轴采用精密三角梁专利技术,相比矩形梁和横梁,重心更低,质量刚性比最佳,运动更加可靠
• 软件为业界标杆的PC-DMIS BASIC (/PC-DMIS PREMIUM),功能强大,易学高效
• 采用德国海德汉的运动控制系统,提高了机器的动态性能和测量精度
  快捷的坐标系建立:
   CAD视窗:
  PC-DMIS VISION独有的CAD视窗可同时导入多个CAD图形,建立相应的图层。


   PC-DMIS VISION强大的报告输出功能:
  多种报告输出模板:纯文本格式、文本与图形格式、图形格式、图形分析格式、数据格式等,满足不同用户的不同需求
