产品型号： | KEFA-6103 |
| 产品品牌： | 金河电力 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河北 石家庄市 | |
| 发布日期： | 2010-09-06 | |
 |
||
详细说明
河北金河电力器具有限公司是研制，开发，生产电力检测仪器设备的专业企业。提供KF-6103B开关特性分析仪，各种开关型测试仪、电阻测试仪、回路测试仪、介质损耗测试仪、变比测试仪，严格按照质量标准设计生产。以最新的标准，最先进的技术，最合理的设计，最真实的数据，最强大的功能，最简洁的操作，使您的检测工作更高效，更轻松，更自信。

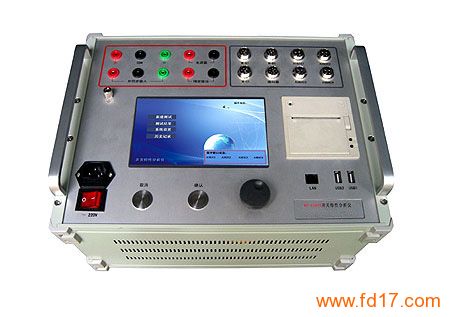

KF-6103B开关特性分析仪仪器简述：KF-6103B开关特性分析仪是我公司最新研制第五代产品。此测试系统由“KF-6103B开关特性分析仪”和“电源箱”两部分组成。KF-6103B开关动特性分析仪与第四代开关特性分析仪相比较，增加了断路器储能 ,断路器合闸电阻值及投入时间测试，西门子石墨触头开关的动作特性测试等功能。同时增加了多种测速方式:光栅旋转编码器、滑线电阻位移传感器、直线运动加速度传感器。
KF-6103B开关特性分析仪技术指标：
测试项目
范围
分辨率
精度
时间测量
内同步：1ms-10s
外同步：5ms~
0.05ms
±0.1%读数±0.01ms
电流测量
0~15A
1mA
±5mA
行程测量
1~999mm
0.1mm
±1%
速 度
0~75m/s
0.01m/s
±0.1% 读数±0.05m/s
最小动作同期
0.02ms
±2% 读数±0.02ms
合闸电阻
10-5000Ω
0.1Ω
±5% 读数
线圈电流
15A
0.01A
±1% 读数±0.01A
工作电压：AC220±10%，50±5Hz 使用环境：-20℃~+55℃
相对湿度：≤90% 采样频率：200KHz
温 度：-10℃-50℃
打印机 ：高速热敏打印机
计算机接口：以太网接口
输出操作电压：26V ? 270V可调
触点时间测量：12路数字断口 3路石墨断口和合闸电阻断口
显示屏 ：7寸TFT液晶屏
数据存储 ：2G电子硬盘存储
主要功能：
配备嵌入式工业级操作系统，2G存储容量,稳定远高于商用系统,有效杜绝病毒感染和系统崩溃,开机启动时间小于10秒,远比WINDOWS迅速.支持外挂键盘、鼠标,U盘和以太网连接。
具备历史数据管理、查询、比较、列表、报告打印等功能。两个USB接口和一个以太网接口支持数据的导入导出。
采用旋转鼠标或者外接鼠标、键盘操作，基本测试两次回车即可完成,方便用户掌握试验使用方法。
具有完善的录波和图形曲线分析功能，对应时间坐标显示断口状态波形、分（合）闸线圈的电流波形、行程－时间（S－t）曲线，图形可全局或局部放大缩小，并同步显示对应数值，有利于对开关机构性能的准确判断；
配备角速度传感器(一路)、加速度传感器、滑线电阻传感器(三路)，可涵盖几乎所有型号开关的速度及行程测试；
全面的重合闸试验功能，使各种重合闸试验均可随心所欲；
设计有合闸电阻测试功能，一机多用。
完善的电磁兼容设计使仪器满足在500kV以上变电站内可靠使用，控制线接线短路保护功能和超过3KW的出口断弧能力能保证异常情况下用户设备及人员安全。
支持开关操作机构的低电压试验，可选择脉冲逼近冲击测试或连续电压逼近测试两种方式，可设置逼近步长。
可在合闸完成后配置自动对开关储能，同时记录储能时间。同时支持外接储能电源或用仪器直流电源直接对开关进行储能。
适用于国内外所有SF6、真空、少油高压开关的机械特性及动作电压的测量。
测试通道：
同时测量12路断口(独立)的固有分、合闸时间、同期性
4路速度及行程测试(三路模拟传感器、一路数字传感器)
3路石墨断口数据采集计算
3路合闸电阻测试
3个模拟量采样通道（含传感器通道），可配置成多种外部数据采集计算，如：回路电阻数据采集计算、外部大电流传感器采集计算。
可对不同开关的测试配置参数进行管理，减少每次测试的参数输入。
完善的防短路功能.意外的分合闸控制线短接不会对仪器有任保损环。
一次数据采样结果，可设置不同参数规则进行数据分析。
