产品型号： | JCZC |
| 产品品牌： | 精博中仪 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 昌平区 | |
| 发布日期： | 2016-06-28 | |
 |
||
详细说明

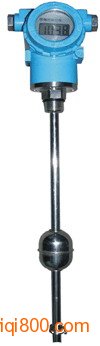

JC3010系列磁致伸缩液位计
咨询电话：18701113159. QQ:949786039
特点
·高稳定、高可靠、高精度
·可测液位、可测界面也可测温度和密度
·防腐、防爆
·长寿命、免维护、运行成本低
·安装方便、标定简单（按钮操作、无须液位升降）
工作原理
磁致伸缩液位计是由测量管、浮子和电子变送器三部分组成。测量管外管为不锈钢保护管，内部为磁致伸缩线；浮子沿测量管随液面上升或下降，浮子内装有永久磁铁，并在周围形成磁场；电子变送器定时发出电流脉冲，称起始脉冲，该脉冲沿磁致伸缩线向下传播，在向下运动中其周围也产生一个磁场。两磁场相遇瞬间产生一个扭力，作用于磁致伸缩线上，形成一个返回脉冲。该脉冲以固定的速度向上传播，并被电子变送器所接收。通过测量起始脉冲与返回脉冲之间的时间间隔即可精确的测出液位高度。
结构示意图 工作波形图
技术参数
·测量范围： 硬杆 0～6m
软缆 0～22m
·精 度： ±0.01% 或 ±1mm
·分 辨 率： ±0.1mm
·供 电： 24VDC
·输 出： 模拟输出：二线制或三线制4—20mA（现场显示可选）
数字输出：RS485
·温度检测： 1～5个
·介质密度： ≥0.4g/cm3
·介质温度： 常温型 —40℃～100℃ ，高温型 0℃～280℃
·介质压力： ≤10MPa
·环境条件： 温度 —20℃～70℃ ，相对湿度＜95%
·测杆材质： 304SS 316SS 304SS＋四氟套管
·防爆等级： ExiaⅡCT6
·防护等级： IP65
·过程连接： G3/4″ （3/4″NPT或M20×1.5可选）
·电气接口： M20×1.5
·下端固定： 吸盘、挂钩、重锤（仅用于软缆式）
典型应用
·各类罐区、各类储罐、加油站。
·油水界面及其他界面。
·石油、化工、冶金、电力、轻工、医药、食品等生产过程液位监控。
·环保、污水处理及市政工程。
特别提示：磁致伸缩液位计可全方位替代电浮筒液位计。
无机械传力机构，可靠性大大高于电浮筒。
不受介质密度和温度变化影响，反映真实液位，准确度大大高于电浮筒。
安装、标定无须液位升降，省时、省力大大优于电浮筒。
价格与电浮筒相当或低于电浮筒。
在原安装浮筒的位置上很方便的换成磁致伸缩液位计。
