产品型号： | MDO4000 |
| 产品品牌： | 泰克 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2014-05-08 | |
 |
||
详细说明

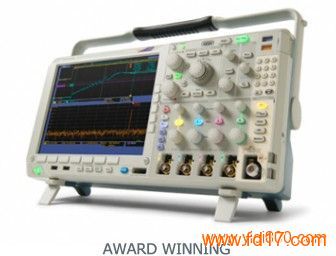

MDO4000 混合域示波器0755-36608293 Q Q: 2714385268
型号属于 MDO4000 混合域示波器 系列：
型号 模拟带宽 采样率 记录长度 模拟通道 数字通道 RF 通道 RF 频率范围 报价 在线订购或获取报价
MDO4014-3 100 MHz 2.5 GS/s 20 M 点 4 16 1 50 kHz - 3 GHz $ 14,200 配置并报价
MDO4034-3 350 MHz 2.5 GS/s 20 M 点 4 16 1 50 kHz - 3 GHz $ 19,500 配置并报价
MDO4054-3 500 MHz 2.5 GS/s 20 M 点 4 16 1 50 kHz - 3 GHz $ 24,100 配置并报价
MDO4054-6 500 MHz 2.5 GS/s 20 M 点 4 16 1 50 kHz - 6 GHz $ 28,200 配置并报价
MDO4104-3 1 GHz 5 GS/s 20 M 点 4 16 1 50 kHz - 3 GHz $ 29,400 配置并报价
MDO4104-6 1 GHz 5 GS/s 20 M 点 4 16 1 50 kHz - 6 GHz $ 34,100 配置并报价
全球首台内置频谱分析仪的示波器
推出全球首台也是仅有的混合域示波器。有史以来的第一次，您可以捕获时间相关的模拟、数字和射频信号，为您的设备提供完整的系统视图。时域和频域同时了然于目。随时查看任何位置的 RF 频谱，观察它随时间或设备状态的变化情况。示波器的集成程度宛如您的设计，让您快速有效地解决最复杂的设计问题。改变您的测试方式。只有泰克提供。
功能 优势
专用 RF 输入 通过 -60 dBc（典型）动态范围准确分析 RF 信号。
时间相关显示 通过模拟、数字和 RF 信号的时间相关显示，随时掌握您的设计中正发生什么。
频谱时间 在采集中移动频谱时间，即可研究 RF 频谱随时间如何变化、随设备状态如何变化。
超宽的捕获带宽 通过 > 1 GHz 的超宽捕获带宽，可在任何位置及时查看整个感兴趣的频谱。
高级 RF 触发 通过高级 RF 功率触发（脉宽、欠幅、逻辑，等等）快速捕获特定的 RF 事件。
自动和手动 RF 标记 简单定义阈值和振幅值以自动标记满足标准的所有峰值。或者在频谱中标记自己的点。
RF 与时间光迹 查看时域中显示的 RF 信号幅度、频率或相位与时间关系；方便测量 RF/系统等待时间。
串行和并行总线触发和分析 通过自动出触发、解码和搜索，快速调试您的并行总线和/或常见串行总线。
采用 MSO4000B 平台 通过获奖平台的全面工具来快速调试设备 - DPO 技术、Wave Inspector ®，等等。
关键性能指标
4 条模拟通道
1 GHz、500 MHz、350 MHz 和 100 MHz 带宽型号
16 条数字通道
MagniVu™ 高速采集提供 60.6 ps 的精细定时分辨率
1 条射频通道
50 kHz 至 3 GHz 或 50 kHz 至 6 GHz 频率范围型号
超宽捕获带宽 ≥1 GHz
标配无源电压探头，3.9 pF 容性负载，500 MHz 或 1 GHz 模拟带宽
主要功能
混合域分析
在一台仪器中以时间相关方式采集模拟信号、数字信号和射频信号
Wave Inspector® 控件可以从时域和频域中简便地浏览时间相关数据
从射频输入中导出幅度、频率和相位随时间变化波形
选配择频谱时间来查找和分析射频频谱随时间的变化情况，即使在停止的采集上也可进行
频谱分析
专用前面板控件，用于经常执行的任务
自动峰值标记用于识别频谱峰值的频率和幅度
手动标记可进行非峰值测量
轨迹类型包括：正常、平均、最大保持和最小保持
检测类型包括：+峰值、-峰值、平均值和样点
三维频谱图显示可方便观察和深入了解缓慢变化的射频现象
自动测量包括：通道功率、邻道功率比 (ACPR) 和占用带宽 (OBW)
触发射频功率电平
触发频谱分析或自由运行频谱分析
选配的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的串行协议触发、解码及搜索
10.4 吋 (264 mm) 高亮度 XGA 彩色显示器
体型小，重量轻 - 仅 5.8 英寸（147 毫米）厚，重 11 磅（5 公斤）
连接能力
前面板和后面板各有两个 USB 2.0 主控端口，可快速方便实现数据存储、打印及连接 USB 键盘
后面板上有 USB 2.0 设备端口用于连接 PC 或直接打印到 PictBridge® 兼容打印机
集成 10/100/1000BASE-T 以太网端口实现网络连接，视频输出端口用于将示波器显示输出到监视器或投影仪
选配应用支持
高级射频触发
电源分析
极限和模板测试
HDTV 和定制视频分析
