产品型号： | DSA8300 |
| 产品品牌： | 泰克 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2014-05-08 | |
 |
||
详细说明

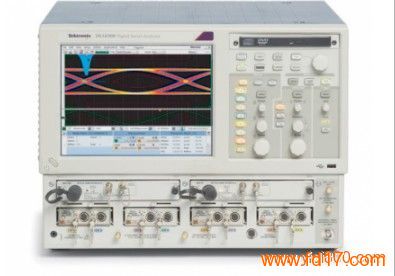

DSA8300 数字采样示波器0755-36608293 Q Q: 2714385268
为挑战性的高速检定测试提供最优秀的信号保真度
DSA8300 系列提供了行业领先的小于 100 fs 的本底抖动，可以实现异常准确的器件检定，全面支持光通信、时域反射计和S参数。DSA8300 数字采样示波器为 155Mb/s - 100G 的数据通信提供了完整的高速物理层测试平台。
号属于 DSA8300 数字采样示波器 系列：
型号 模拟带宽 采样率 记录长度 模拟通道 报价 在线订购或获取报价
DSA8300 DC - 80 GHz 最大 300 kS/s 50 点 - 16,000 点（IConnect® 为 1M 点，80SJNB 为 10M 点） 由所用的采样模块确定，最多 8 个通道 $ 33,200 配置并报价
功能 优势
电模块信号测量准确度：
超低系统抖动（典型 <100 fs）
> 70GHz
<100 fs 本底抖动允许对高位速率（40 和 100 (4′25) Gb/s）设备进行检定，典型 <5% 的信号单位间隔由测试仪器所使用。70 GHz 带宽允许对高位速率信号进行完整检定（数据速率 28 Gb/秒的 5 阶谐波和数据速率 >45 Gb/秒的 3 阶谐波）。
所有带宽上系统噪声业内最低：
600 μV 最大（450 μV 典型）@ 60 GHz
380 μV 最大（280 μV 典型）@ 30 GHz
最大程度降低仪器在采集高位速率、低幅度信号时的噪声量，避免可能带来附加抖动和眼图闭合的其他噪声。
单台主机内最多 6 个通道同时采集 <100 fs 抖动。 多个差分通道的高保真采集可进行通道间损伤测试，提高多个高速串行通道系统的测试吞吐量。
光模块支持 40 Gb/s 和 100 Gb/s (4x25) 以太网的光一致性测试。 为 40 Gb 和 100 Gb (4x25)、IEEE 802.ba 以太网标准提供经济实惠、功能多样的光测试系统。
优异的采集吞吐量，采样率最高 300 kS/s。 通过优异的系统吞吐量，可将制造或设备检定测试时间缩短 4 倍。
能够将采样器放到被测设备 (DUT) 的附近。 远程采样头最大程度降低因 DUT 至仪器之间的电缆和夹具造成的信号劣化，简化测试系统的反嵌。
独立的已校准通道相差校正。 双通道模块中具有集成的已校准通道相差校正，消除时滞，增强多通道测量的信号保真度。
特性和优点
最高保真度信号捕获
超低时基抖动
在同时采集的最多 8 条通道上，典型值为 425 fs
使用 82A04B 相位参考模块时，在最多 6 个通道上典型值 <100 fs
最佳的垂直分辨率 – 16 位模数转换器
电接口分辨率：<20 μV LSB（1 V 全量程）
光接口分辨率取决于光接口模块的动态范围 — 从 80C07B（1 mW 全量程）的 <20 nW 到 80C10C（30 mW 全量程）的 <0.6 μW
灵活的配置
通过当前取样模块系列，DSA8300 支持同时采集最多 8 个信号
多种光接口、电接口和附件模块，满足您的特定测试要求
光接口模块
全面集成光接口模块，支持 155 Mb/s 至 100 Gb/s 的所有标准光接口数据速率
经过认证的光接口参考接收机，支持标准规定必须进行的一致性测试指定的要求
>80 GHz 的光接口带宽
光接口取样模块提供了高光学灵敏度、低噪声及宽动态范围，可以准确地测试和检定短程到远程光接口通信标准
经过全面校准的时钟恢复解决方案 – 不需要手动校准数据捡拾损耗
经过校准的消光比测量，在采用这一出厂校准选项模块时，系统间消光比测量可靠性 <0.5 dB
电接口模块
电接口带宽 >70 GHz
超低噪声电接口取样器（20 Ghz 时为 280 μV，60 Ghz 时为 450 μV，典型值）
可以选择带宽*1允许用户用取样器带宽和噪声换取最优的数据采集性能
远程取样器*2或紧凑的取样扩展模块电缆，取样器可以放在被测器件附近，使信号劣化达到最小
世界上性能最高的集成 TDR（10 ps 典型阶跃上升时间），高效检定阻抗不连续点，高动态范围，执行高达 50 Ghz 的 S 参数测量
分析
标准分析功能
为 NRZ、RZ 和脉冲信号类型提供了一套完整的超过 120 种自动测量功能
80 多种行业标准模板，自动进行模板测试。新模板可以导入到 DSA8300 中，支持新出现的标准。此外，用户可以为自动模板测试定义自己的模板
垂直直方图和水平直方图，对波形进行统计分析
垂直光标、水平光标和波形光标(带测量数据)
通过 80SJNB 基本和高级应用软件选项提供抖动、噪声、BER 和串行数据链路分析
通过 IConnect® 应用软件选项提供高级 TDR 分析、S 参数测量、仿真模型提取和串行链路仿真功能
高测试吞吐量
每条通道高达 300 kS/s 的取样采集速率
高效编程接口（IEEE-488、以太网或本地处理器接入）实现高测试吞吐量
*1 使用 80E07B、80E08B、80E09B、80E10B、80E11 和 80E11X1 模块。
*2 仅适用于 80E07B、80E08B、80E09B 和 80E10B。
